TPE 40-90/2 A-F-A-BQQE-DWB [98112574]
TPE 40-90/2 A-F-A-BQQE-DWB [98112574]
Impossible de charger la disponibilité du service de retrait

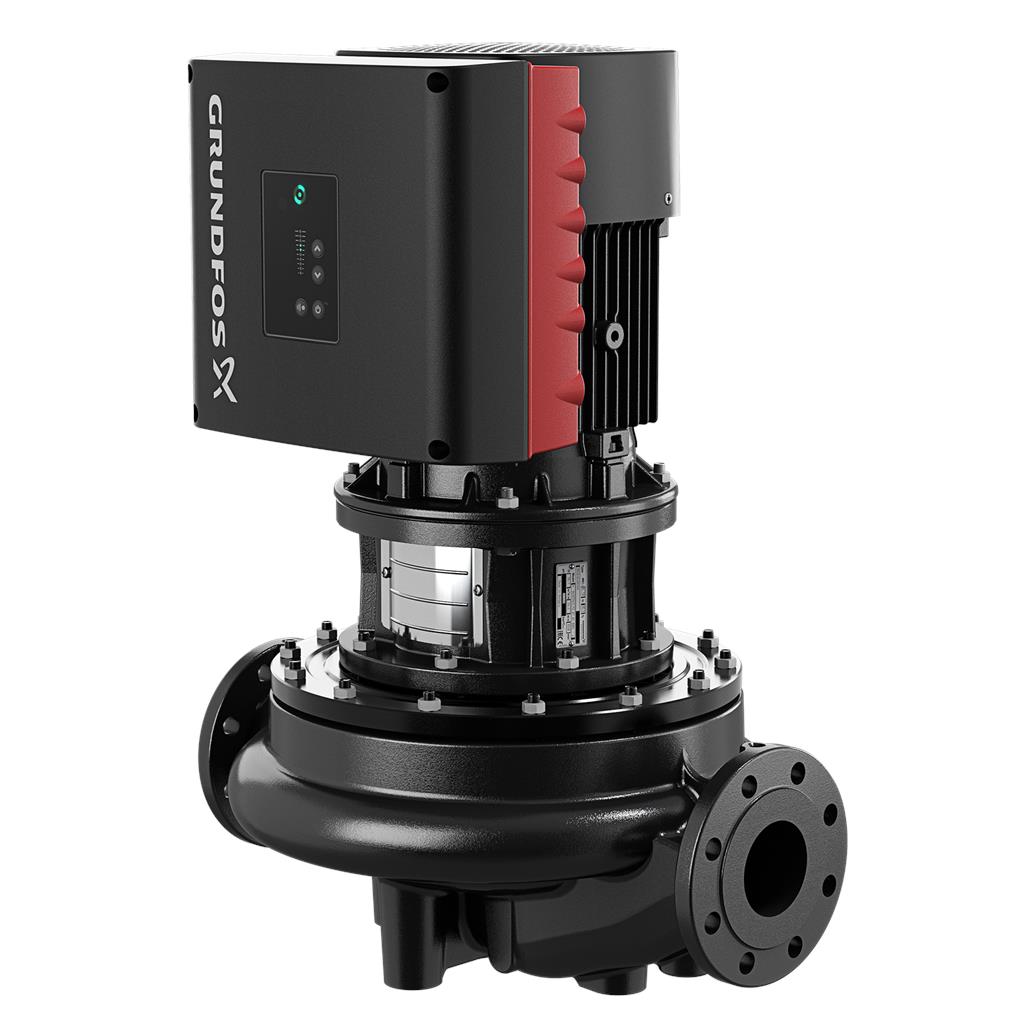

Pompe monocellulaire, monobloc, à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie. La pompe est équipée d'une garniture à soufflet en élastomère non équilibrée. La garniture mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN PN 6/10 (EN 1092-2 et ISO 7005-2). La pompe est équipée d'un moteur ventilé synchrone à aimant permanent. Le rendement du moteur est classé IE5, conformément à IEC 60034-30-2.
Specs Table
| Commandes: | |
| Frequency converter: | Intégré |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -25 .. 120 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |

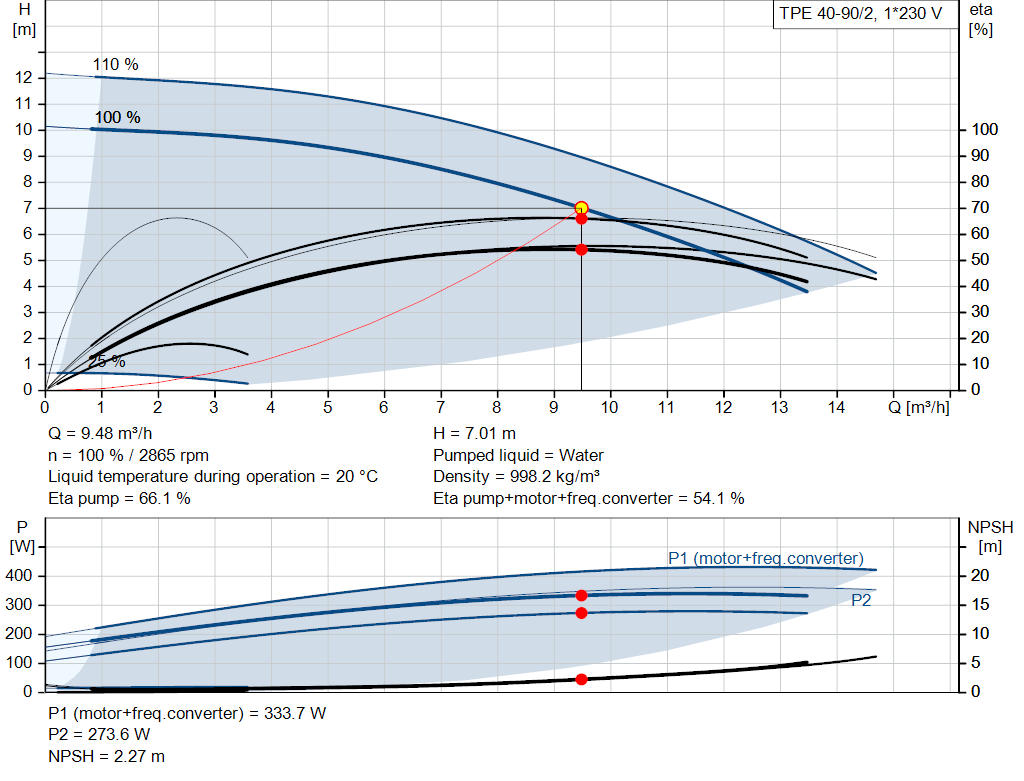

| Vitesse de rotation pour les données de la pompe: | 2865 mn-1 |
| Débit nominal: | 9.48 m³/h |
| Hmt nom.: | 7.01 m |
| Diamètre réelle de la roue mobile: | 89 mm |

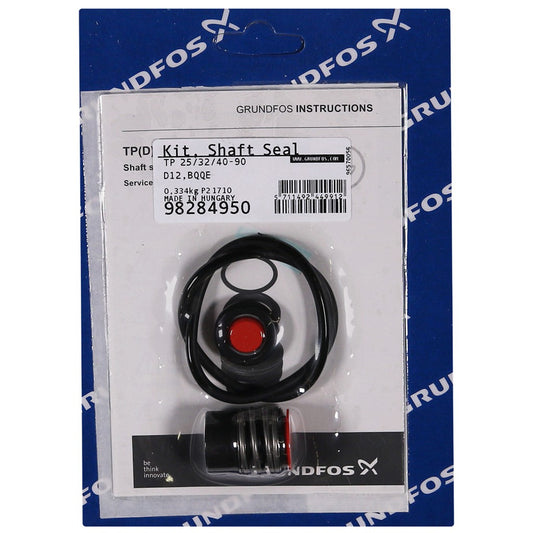

| Garniture mécanique primaire: | BQQE |
| Code de la garniture mécanique: | BQQE |
| Tolérance courbe: | ISO9906:2012 3B2 |
| Matériaux: | |
| Corps de pompe: | Fonte |
| EN-GJL-200 | |
| ASTM class 30 | |

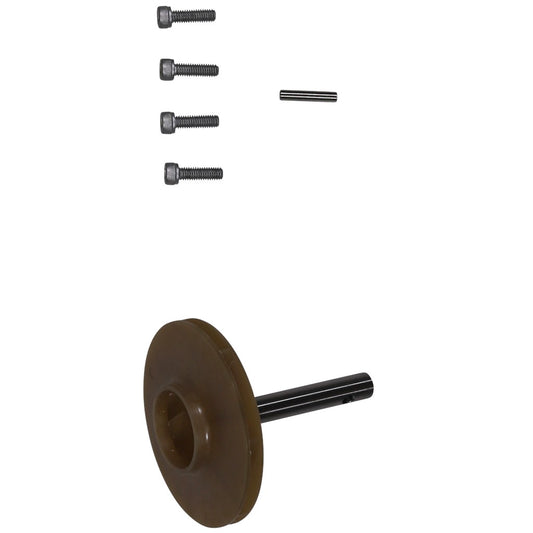

| Roue: | Composite |
| PES+30% GF | |
| Installation: | |
| Plage température ambiante: | -20 .. 50 °C |
| Pression maximale de service: | 10 bar |
| Pression maximum à la température indiquée: | 10 bar / 120 °C |
| Norme raccordement tuyaux: | EN 1092-2 |
| Type raccordement: | DIN |
| Taille du raccordement: | DN 40 |
| Pression nominale pour le raccordement: | PN 6/10 |

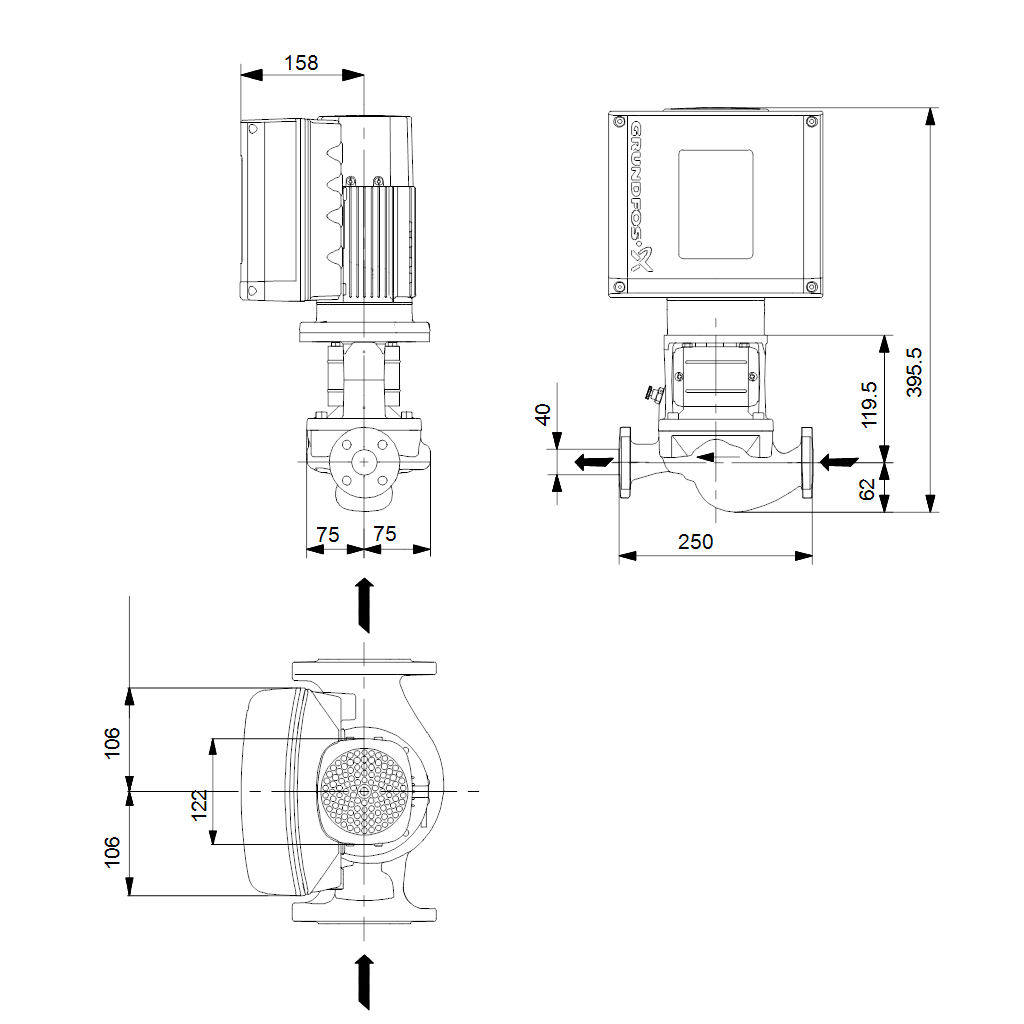

| Entraxe: | 250 mm |
| Taille de la bride du moteur: | FT85 |

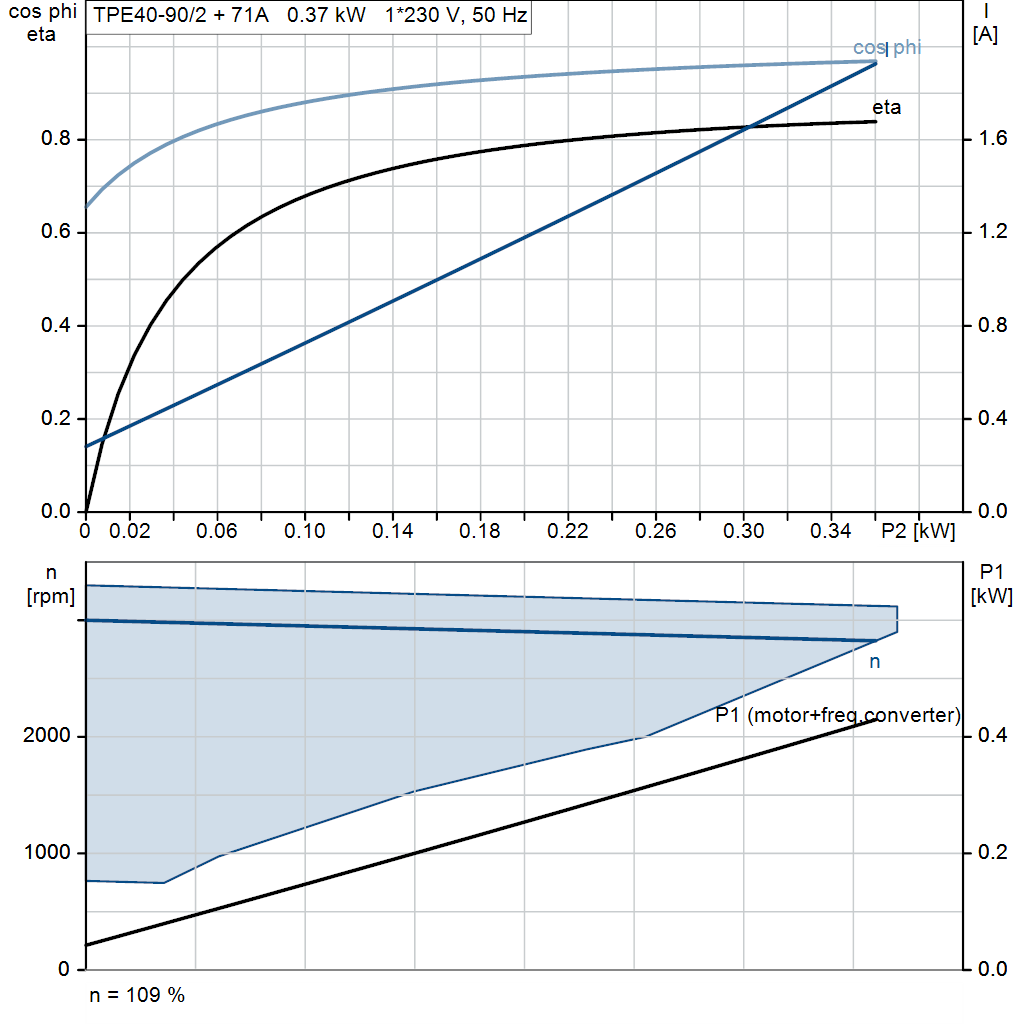

| Donnée électrique: | |
| Type moteur: | 71A |
| Puissance nominale - P2: | 0.37 kW |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 1 x 200-240 V |
| Courant nominal: | 2.4-2.1 A |
| Cos phi - facteur de puissance: | 0.96 |
| Vitesse nominale: | 360-4000 mn-1 |
| Classe de rendement IE: | IE5 |
| Rendement moteur à pleine charge: | 84 % |
| Nombre de pôles: | 2 |
| Indice de protection (IEC 34-5): | IP55 |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 98190190 |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.70 |
| Poids net: | 16.7 kg |
| Poids brut: | 18.7 kg |
| Volume d'expédition: | 0.045 m3 |
| Pays d'origine: | HU |
| Code douanier: | 84137051 |
