NB 32-200/197 AAF2AESBQQEFW3 [93411141]

Name: NB 32-200/197 AAF2AESBQQEFW3 [93411141]
Brand: Grundfos
SKU: 93411141
Price: 1828.80 EUR
Availability: InStock

NB 32-200/197 AAF2AESBQQEFW3 [93411141]

Grundfos

€1.828,80 EUR

~~€2.286,00 EUR~~ €1.828,80 EUR

Promotion

Taxes non incluses. Frais d'expédition calculés à l'étape de paiement.

Quantité

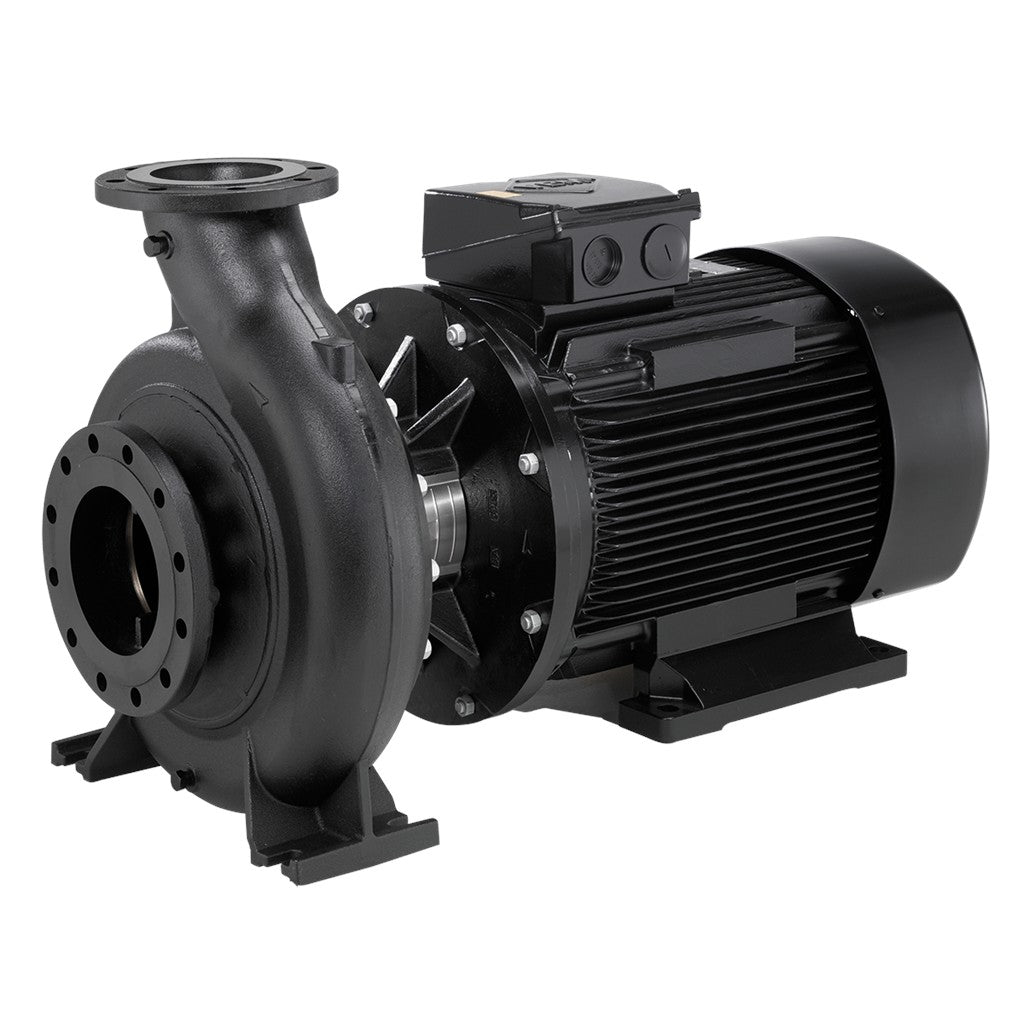

Non-self-priming, single-stage, centrifugal volute pump designed according to ISO 5199 with dimensions and rated performance according to EN 733 (10 bar). Flanges are PN 16 with dimensions according to EN 1092-2. The pump has an axial suction port, radial discharge port, horizontal shaft and a back pull-out design enabling removal of the motor, motor stool, cover and impeller without disturbing the pump housing or pipework. The unbalanced rubber bellows seal is according to DIN EN 12756. The

Specs Table

Commandes:
Frequency converter:	Aucun
Capteur de pression:	N
Liquide:
Liquide pompé:	Eau
Plage température liquide:	-25 .. 120 °C
Température liquide sélectionnée:	20 °C
Densité:	998.2 kg/m³
Technique:

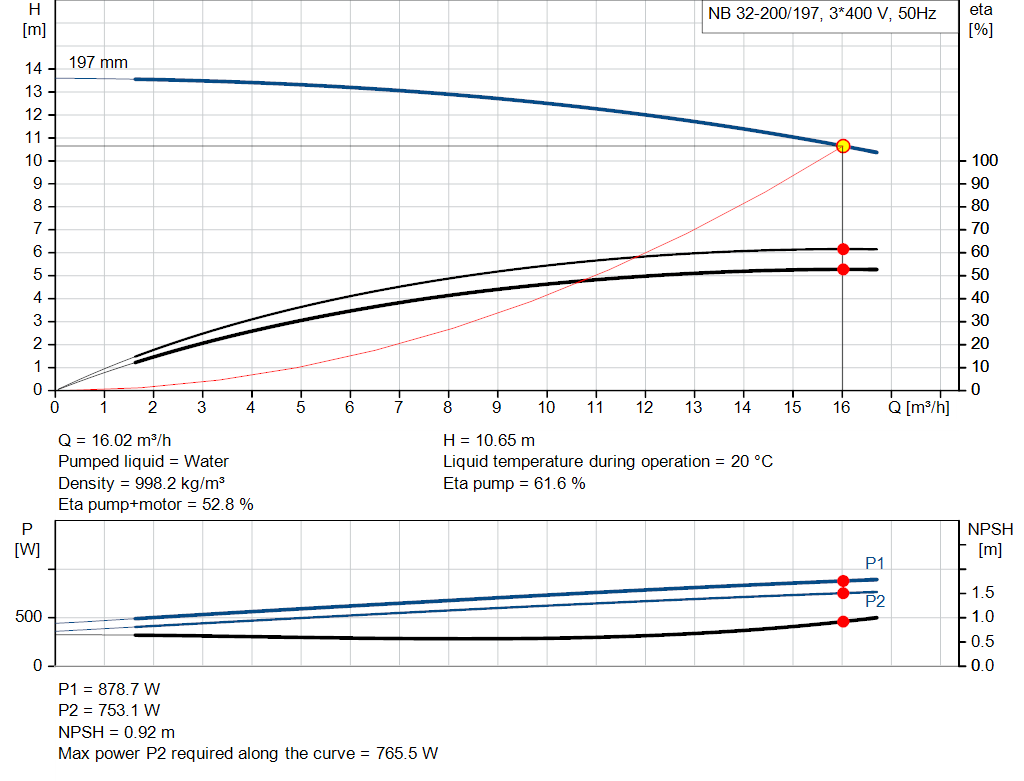

Vitesse de rotation pour les données de la pompe:	1460 mn-1
Débit nominal:	16.01 m³/h
Hmt nom.:	10.64 m
Diamètre réelle de la roue mobile:	197 mm
Diamètre nominal de la roue:	200
Système de garniture mécanique:	Simple
Garniture mécanique primaire:	BQQE
Code de la garniture mécanique:	BQQE
Tolérance courbe:	ISO9906:2012 3B2
Conception des paliers:	Standard
Matériaux:
Corps de pompe:	Fonte
	EN-GJL-250
	ASTM class 35
Bague d’usure:	Laiton
	CuZn34Mn3AI2Fe1-C
Roue:	Fonte
	EN-GJL-200
	ASTM class 30
Revêtement interne du corps de pompe:	CED
Arbre:	Stainless steel
	EN 1.4301
	AISI 304
Installation:
Température ambiante maximum:	55 °C
Pression maximale de service:	16 bar
Norme raccordement tuyaux:	EN 1092-2
Taille raccordement d’entrée:	DN 50
Taille raccordement de sortie:	DN 32
Pression nominale pour le raccordement:	PN 16
Lubrification des roulements:	Graisse
Corps de pompe avec pieds (oui/non):	Oui
Bloc de soutien (oui/non):	N
Donnée électrique:
Type moteur:	WEG
Puissance nominale - P2:	0.75 kW
Fréquence d'alimentation:	50 Hz
Tension nominale:	3 x 220-240D/380-415Y V
Courant nominal:	2,99-2,96/1,73-1,71 A
Intensité démarrage:	760-830 %
Cos phi - facteur de puissance:	0.77
Vitesse nominale:	1460 mn-1
Efficacité EI:	IE4 85,7%
Classe de rendement IE:	IE4
Rendement moteur à pleine charge:	85.7 %
Rendement moteur à 3/4 charge:	85.5-84.2 %
Rendement moteur à 1/2 charge:	83.1-81.2 %
Nombre de pôles:	4
Indice de protection (IEC 34-5):	IP55
Classe d'isolement (IEC 85):	F
No moteur:	93123966
Isolation du roulement type N-end:	N
Autres:
Indice d’efficacité minimale, MEI ≥:	0.70
Poids net:	51 kg
Poids brut:	61 kg
Volume d'expédition:	0.178 m3
Langue sur la plaque signalétique de la pompe:	GB
