NB 32-200/184 AAF2AESBAQEEW3 [95108945]
NB 32-200/184 AAF2AESBAQEEW3 [95108945]
Grundfos
Prix habituel
€1.844,00 EUR
Prix habituel
€2.305,00 EUR
Prix promotionnel
€1.844,00 EUR
Prix unitaire
/
par
Taxes non incluses.
Frais d'expédition calculés à l'étape de paiement.
Impossible de charger la disponibilité du service de retrait

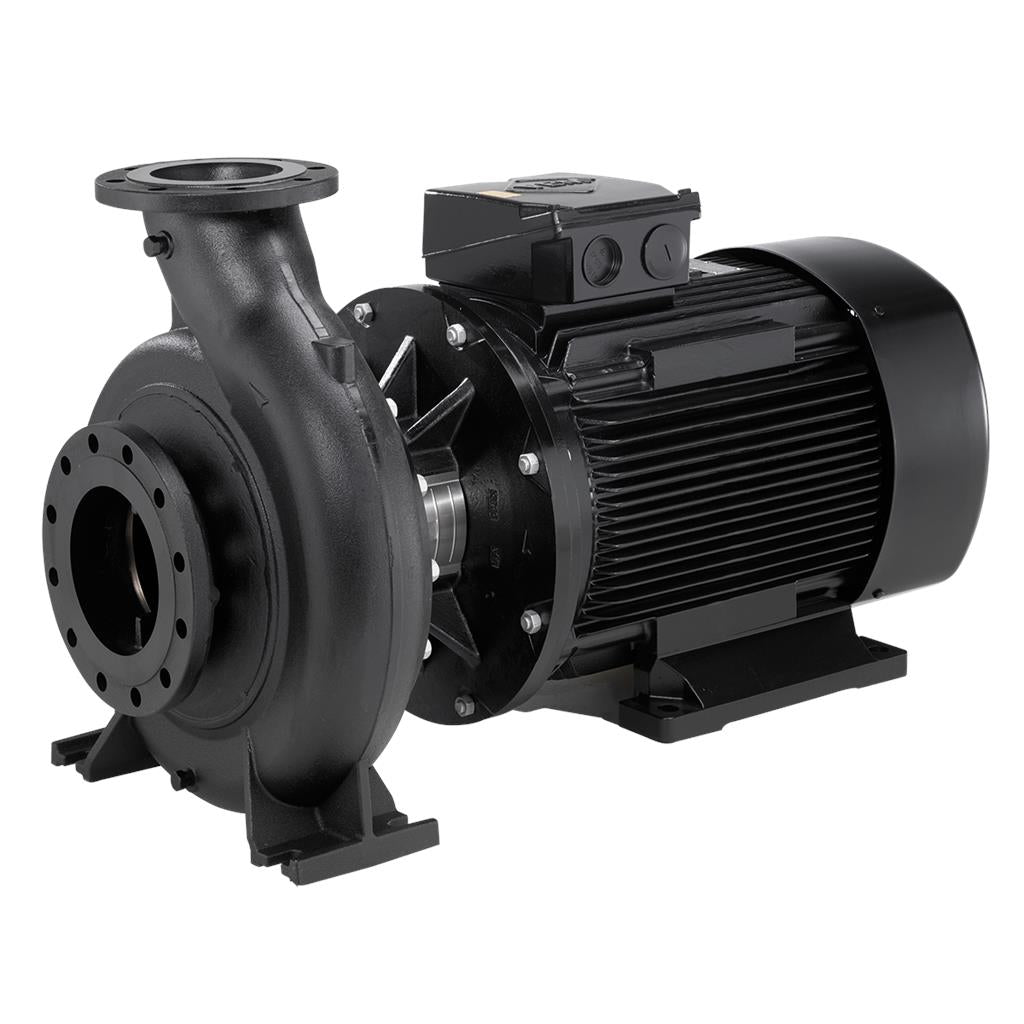

La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733 (10 bars). Les brides sont PN 16 avec des dimensions conformes à EN 1092-2. La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial, un arbre horizontal et une conception à extraction arrière qui permet de retirer le moteur, la lanterne, le flasque et la roue sans démonter le corps de pompe ni la tuyauterie. La garniture à soufflet en élastomère non équilibrée est conforme à la norme DIN EN 12756. La pompe est montée en monobloc sur un moteur ventilé asynchrone.
Specs Table
| Commandes: | |
| Frequency converter: | Aucun |
| Capteur de pression: | N |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | 0 .. 120 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |
| Vitesse de rotation pour les données de la pompe: | 1440 mn-1 |
| Débit nominal: | 14.2 m³/h |
| Hmt nom.: | 8.383 m |
| Diamètre réelle de la roue mobile: | 184 mm |
| Diamètre nominal de la roue: | 200 |
| Système de garniture mécanique: | Simple |
| Garniture mécanique primaire: | BAQE |
| Code de la garniture mécanique: | BAQE |
| Tolérance courbe: | ISO9906:2012 3B2 |
| Conception des paliers: | Standard |
| Matériaux: | |
| Corps de pompe: | Fonte |
| EN-GJL-250 | |
| ASTM class 35 | |
| Bague d’usure: | Laiton |
| Roue: | Fonte |
| EN-GJL-200 | |
| ASTM class 30 | |
| Revêtement interne du corps de pompe: | CED |
| Arbre: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installation: | |
| Température ambiante maximum: | 55 °C |
| Pression maximale de service: | 16 bar |
| Norme raccordement tuyaux: | EN 1092-2 |
| Taille raccordement d’entrée: | DN 50 |
| Taille raccordement de sortie: | DN 32 |
| Pression nominale pour le raccordement: | PN 16 |
| Lubrification des roulements: | Graisse |
| Corps de pompe avec pieds: | Oui |
| Oui = avec bloc de soutien, Non = sans bloc de soutien: | N |
| Donnée électrique: | |
| Type moteur: | INNOMOTICS_SIEMENS |
| Puissance nominale - P2: | 0.55 kW |
| Fréquence d'alimentation: | 50 Hz |

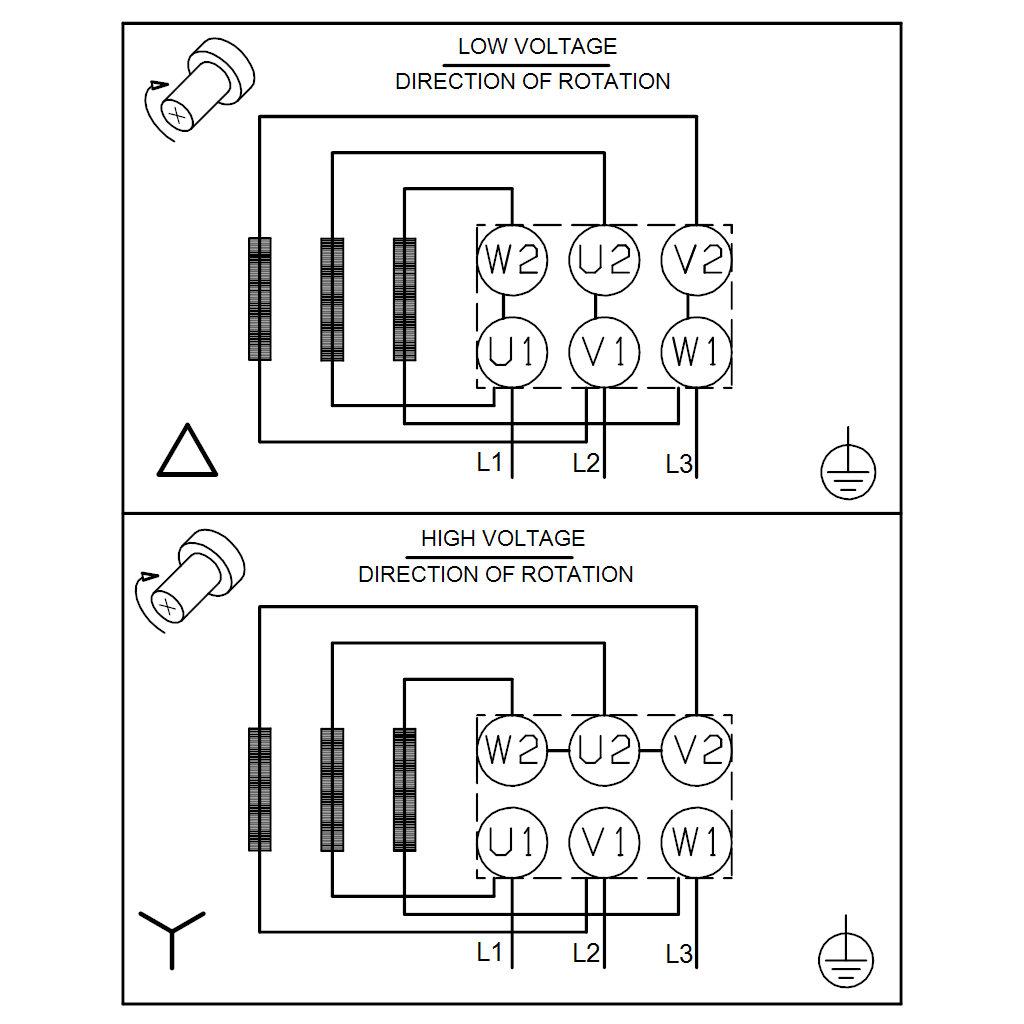

| Tension nominale: | 3 x 220-240D/380-420Y V |
| Courant nominal: | 2.2/1.26 A |
| Intensité démarrage: | 590 % |
| Cos phi - facteur de puissance: | 0.78 |
| Vitesse nominale: | 1440 mn-1 |
| Rendement: | IE3 80,8% |
| Classe de rendement IE: | IE3 |
| Rendement moteur à pleine charge: | 80.8 % |
| Rendement moteur à 3/4 charge: | 81.1 % |
| Rendement moteur à 1/2 charge: | 79.3 % |
| Nombre de pôles: | 4 |
| Indice de protection (IEC 34-5): | IP55 |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 99900485 |
| Isolation du roulement type N-end: | N |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.70 |
| Poids net: | 41 kg |
| Poids brut: | 52 kg |
| Volume d'expédition: | 0.134 m3 |
| Pays d'origine: | HU |
| Code douanier: | 84137051 |
| Langue sur la plaque signalétique de la pompe: | GB |
