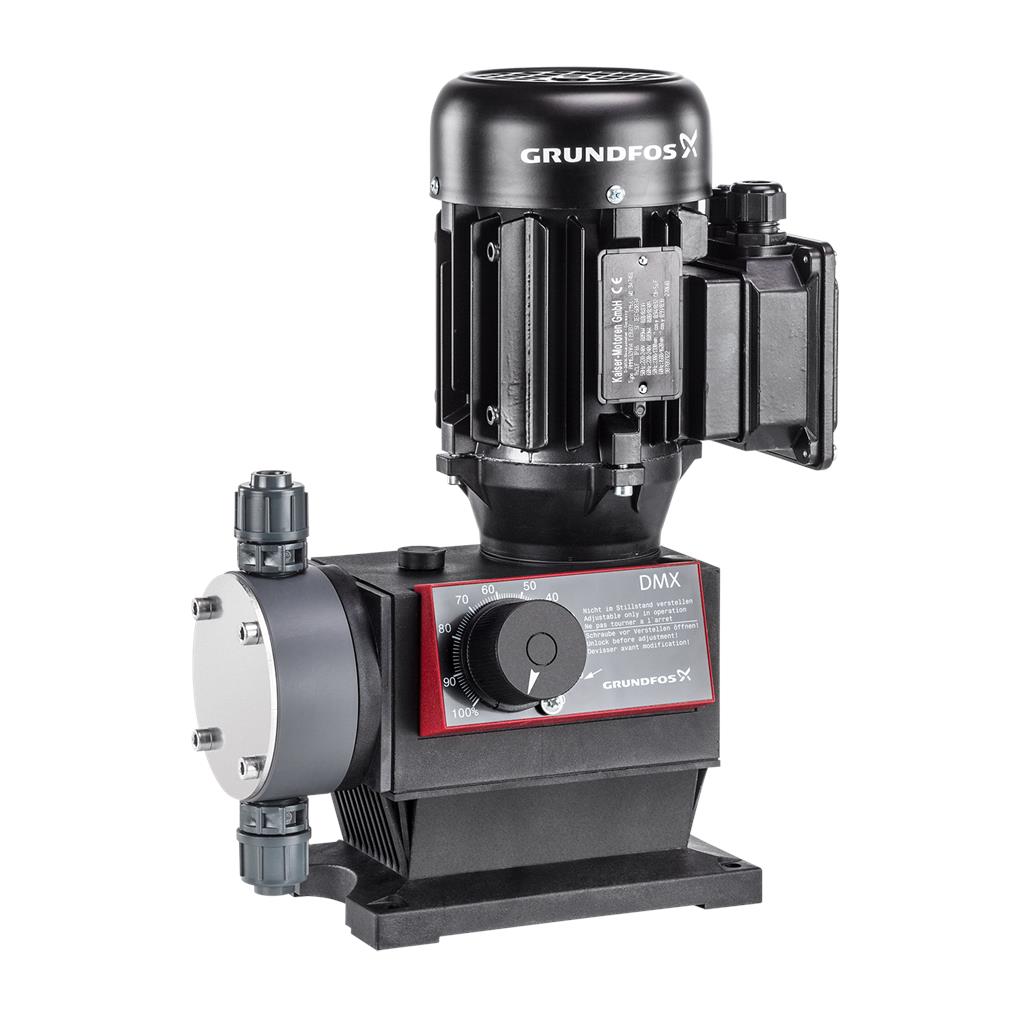

• productimage

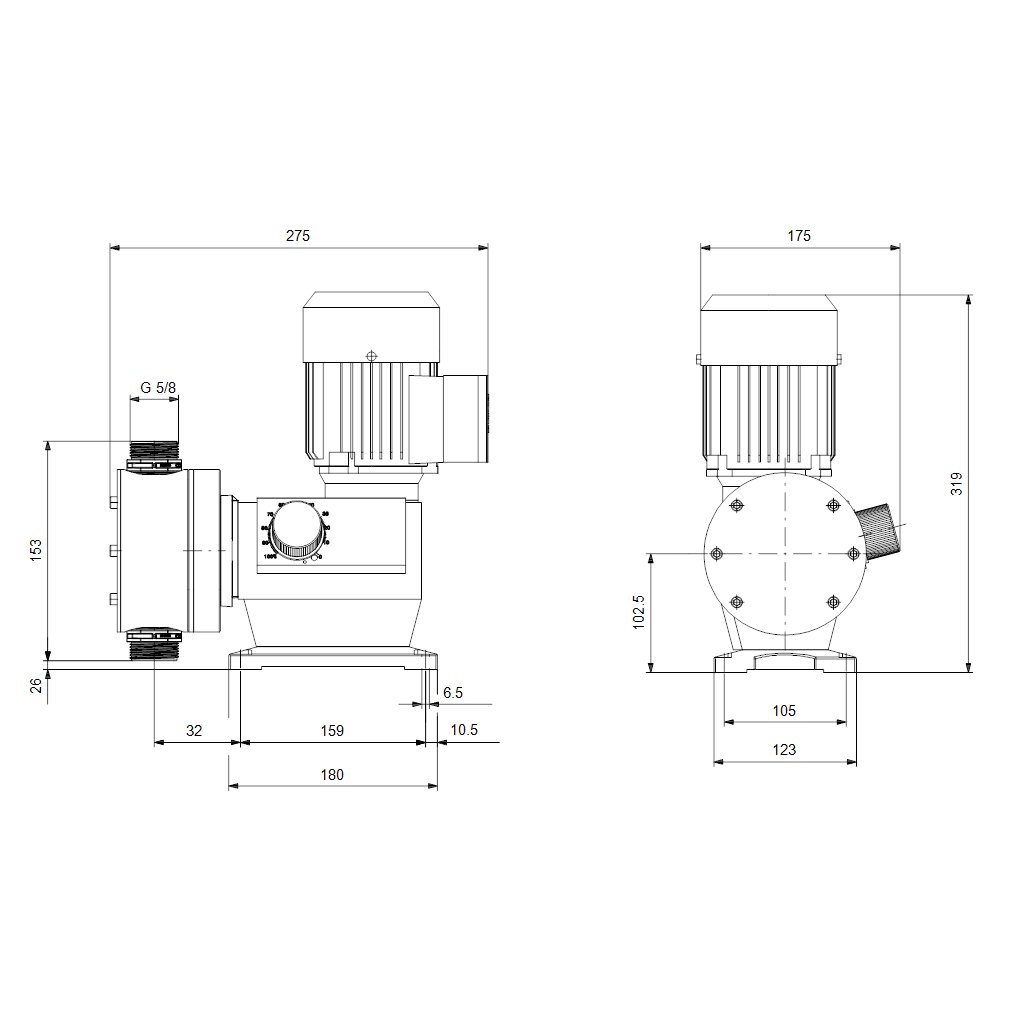

  • dimdrawingimage

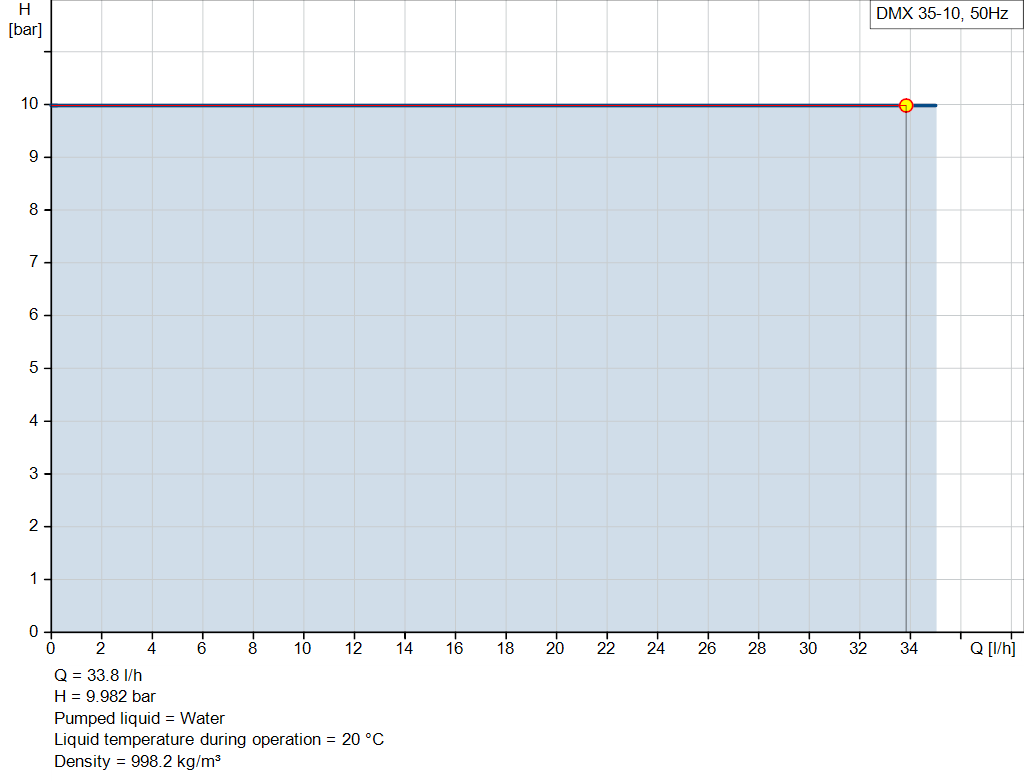

  • pumpcurve
1 3

DMX 35-10 AR-PVC/V/C-S-G1U2U2FEMNG [99772720]

DMX 35-10 AR-PVC/V/C-S-G1U2U2FEMNG [99772720]

Grundfos
€2.980,50 EUR
€3.974,00 EUR €2.980,50 EUR
Promotion
Taxes non incluses. Frais d'expédition calculés à l'étape de paiement.

La pompe DMX 221 est une pompe doseuse électromécaniques à membrane attelée. La membrane est couplée mécaniquement à un moteur haut rendement à courant alternatif par l'intermédiaire d'un système précis d'eccentrique relié à l'arbre. La capacité de dosage est réglée en faisant varier la longueur de course au niveau du bouton de réglage de la course dans un ratio de 1:10.
La partie hydraulique est composée de :

  • Tête de dosage
  • Membrane en PTFE
  • Clapets à double bille jusqu'à 50 l/h et clapets à simple bille à partir de 60 l/h

Autres caractéristiques :

  • Pompe industrielle robuste avec corps résistant aux produits chimiques
  • Conception facile à installer et à utiliser
  • Membrane recouverte PTFE longue durée
  • Capacité optimale et graduation de la fréquence de course
  • Variation du débit de dosage ±1,5% (FS), linéarité ±4% (FS)

Caractéristiques électroniques :
Ne s'applique qu'aux pompes avec variante de commande : AR
Electronique du microprocesseur Etron Profi, directement fixé au moteur :

  • Fréquence de course réglable de 1 course/min à la fréquence de course maximale
  • Contrôle des impulsions avec multiplicateur et diviseur
  • Commande par signal analogique 0/4-20 mA
  • Régulation de niveau avec entrée pour deux signaux de niveau.
  • Entrée d'impulsion, analogique et marche/arrêt à distance
  • Sortie analogique
  • Sortie relais d'alarme
  • Sortie course
  • Entrée pour le régulateur de dosage et le capteur de surveillance de la membrane

Ne s'applique qu'aux pompes avec variante de commande : D3

  • Réglage automatique de la longueur de course par commande directe ou signal d'entrée mA
  • Pour plus d’informations, veuillez vous référer à la rubrique servomoteur.

Specs Table

Commandes:
Type de connecteur:Type E/F (CEE7/7)
Type de variante de régulation:AR Electronic
Frequency converter:Non préparé pour la VFD
Liquide:
Liquide pompé:Eau
Plage température liquide:0 .. 40 °C
Température liquide sélectionnée:20 °C
Densité:998.2 kg/m³
Technique:
Débit nominal à 50 Hz:35 l/h
Nombre de têtes de dosage:1
Certifications:CE,EAC,CNROHSEX
Type de clapet anti-retour, pompe d’entrée 1:Standard
Type de clapet anti-retour, pompe de sortie 1:Standard
Viscosité max.:100 mPas
Matériaux:
Corps de pompe:Thermoplastique
Tête de dosage, pompe 1:Plastic
 PVC
Bille de soupape:Céramique
 Al2O3
Siège de robinet:Caoutchouc
 FKM
Joint de soupape:FKM
 Caoutchouc
Installation:
Pression de service max. à 50 Hz:10 bar
Pression d’entrée maximale admissible:0 bar
Type raccordement d’entrée:Kit de connexion
Type raccordement de sortie:Kit de connexion
Taille raccordement d’entrée:4/6, 6/9, 6/12, 9/12
Taille raccordement de sortie:4/6, 6/9, 6/12, 9/12
Donnée électrique:
Puissance absorbée P1:0.09 kW
Fréquence d'alimentation:50 Hz
Fréquence max.:50 Hz
Tension nominale:1 x 220/240 V
Indice de protection (IEC 34-5):IP65
Câble inclus (Oui/Non):O
Prise de courant:Prise Schuko
Autres:
Poids net:7 kg
Poids brut:9.55 kg
Volume d'expédition:0.04 m3
Détection de fuites dans la membrane:N
