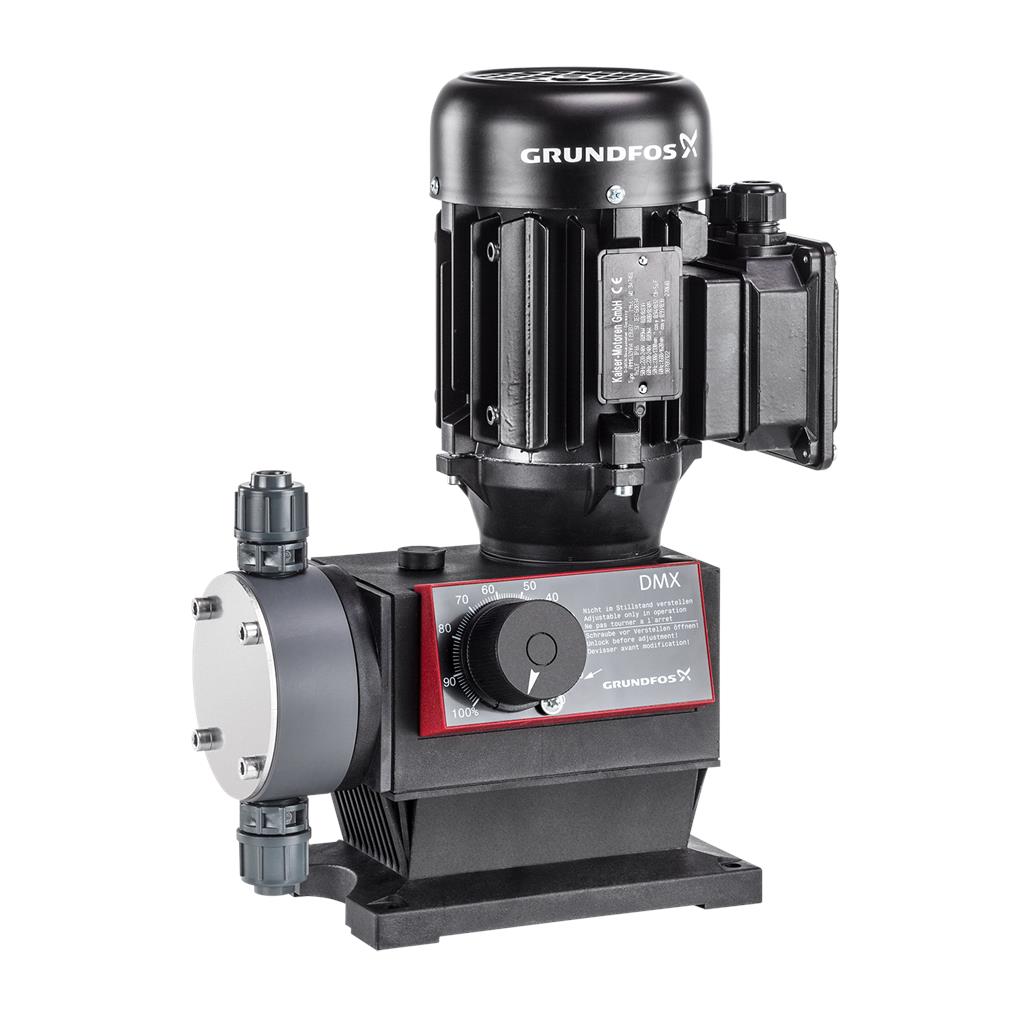

DMX 12-10 B-PVC/V/C-X-E1U2U2XEMNG [99772328]

DMX 12-10 B-PVC/V/C-X-E1U2U2XEMNG [99772328]

Grundfos
€1.584,00 EUR
€1.980,00 EUR €1.584,00 EUR
Promotion Épuisé
Taxes non incluses. Frais d'expédition calculés à l'étape de paiement.

La pompe DMX 221 est une pompe doseuse électromécaniques à membrane attelée. La membrane est couplée mécaniquement à un moteur haut rendement à courant alternatif par l'intermédiaire d'un système précis d'eccentrique relié à l'arbre. La capacité de dosage est réglée en faisant varier la longueur de course au niveau du bouton de réglage de la course dans un ratio de 1:10.
La partie hydraulique est composée de :

  • Tête de dosage
  • Membrane en PTFE
  • Clapets à double bille jusqu'à 50 l/h et clapets à simple bille à partir de 60 l/h

Autres caractéristiques :

  • Pompe industrielle robuste avec corps résistant aux produits chimiques
  • Conception facile à installer et à utiliser
  • Membrane recouverte PTFE longue durée
  • Capacité optimale et graduation de la fréquence de course
  • Variation du débit de dosage ±1,5% (FS), linéarité ±4% (FS)

Caractéristiques électroniques :
Ne s'applique qu'aux pompes avec variante de commande : AR
Electronique du microprocesseur Etron Profi, directement fixé au moteur :

  • Fréquence de course réglable de 1 course/min à la fréquence de course maximale
  • Contrôle des impulsions avec multiplicateur et diviseur
  • Commande par signal analogique 0/4-20 mA
  • Régulation de niveau avec entrée pour deux signaux de niveau.
  • Entrée d'impulsion, analogique et marche/arrêt à distance
  • Sortie analogique
  • Sortie relais d'alarme
  • Sortie course
  • Entrée pour le régulateur de dosage et le capteur de surveillance de la membrane

Ne s'applique qu'aux pompes avec variante de commande : D3

  • Réglage automatique de la longueur de course par commande directe ou signal d'entrée mA
  • Pour plus d’informations, veuillez vous référer à la rubrique servomoteur.

Specs Table

Controls:
Type of connector:No plug
Type of control variant:Standard
Frequency converter:Not prepared for VFD
Liquid:
Pumped liquid:Water
Liquid temperature range:0 .. 40 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Technical:

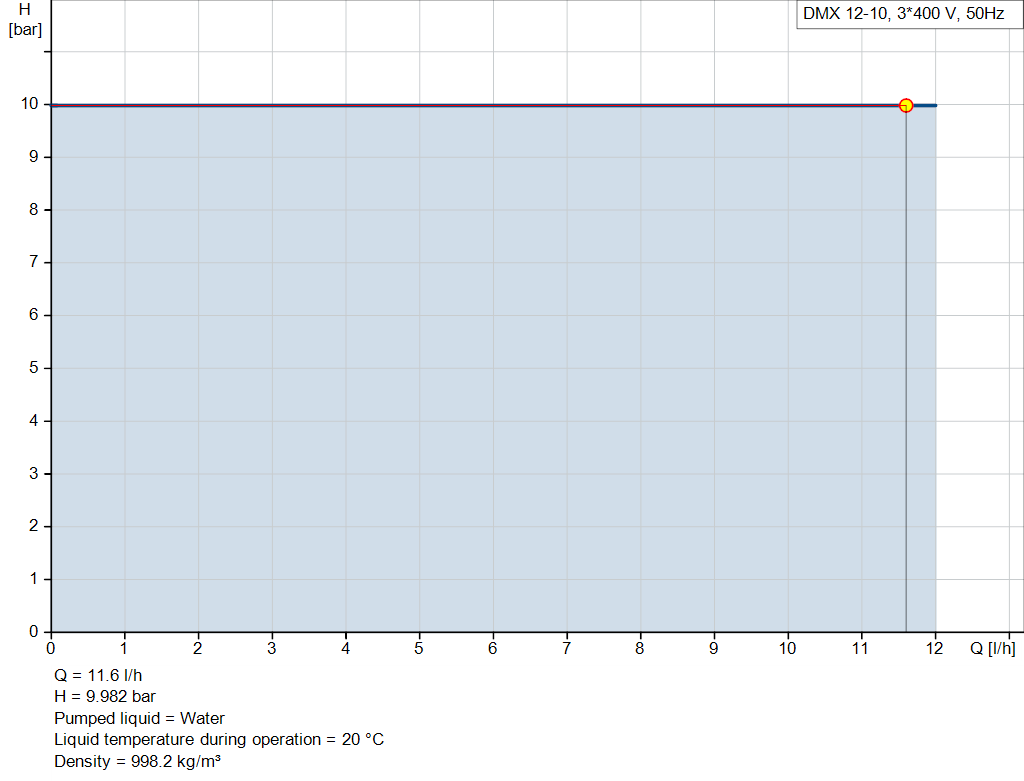

Nominal flow rate at 50 Hz:12 l/h
Number of dosing heads:1
Approvals:CE,EAC,CNROHSEX
Non return valve type, inlet pump 1:Standard
Non return valve type, outlet pump 1:Standard
Max viscosity:200 mPas
Materials:
Pump housing:Thermoplastic
Dosing head, pump 1:Plastic
 PVC
Valve ball:Ceramic
 Al2O3
Valve seat:Rubber
 FKM
Valve gasket:FKM
 Rubber
Installation:
Max operating pressure at 50 Hz:10 bar
Maximum permissible inlet pressure:0 bar
Type of inlet connection:Connection pack
Type of outlet connection:Connection pack
Size of inlet connection:4/6, 6/9, 6/12, 9/12
Size of outlet connection:4/6, 6/9, 6/12, 9/12
Electrical data:
Power input P1:0.09 kW
Mains frequency:50 Hz
Max. frequency:50 Hz
Rated voltage:3 x 230/400 V
Enclosure class (IEC 34-5):IP65
Cable included (Yes/No):N
Power plug:No plug
Others:
Net weight:7 kg
Gross weight:9.55 kg
Shipping volume:0.04 m³
Diaphragm Leakage Detection:N
Country of origin:DE
Custom tariff no.:84135040
