DMH 100-10 B-SS/V/SS-X-E1A1A1XEMAG [99587809]
DMH 100-10 B-SS/V/SS-X-E1A1A1XEMAG [99587809]
Impossible de charger la disponibilité du service de retrait

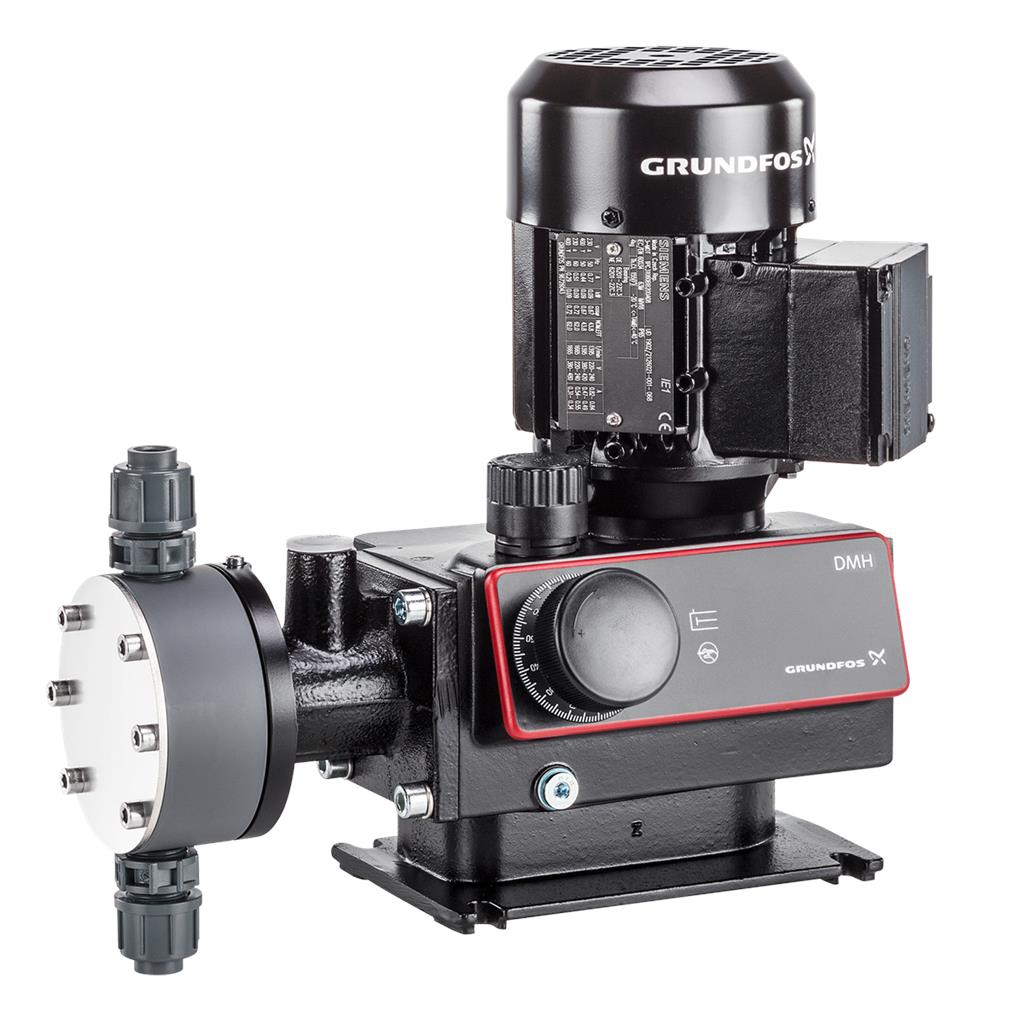

La pompe DMH est une pompe doseuse électromécanique à membrane hydraulique.
La membrane est couplée hydrauliquement à un moteur à courant alternatif à haut rendement par l'intermédiaire d'un système précis d'engrenage et de clapet central. La capacité de dosage est réglée en faisant varier la longueur de course au moyen du bouton de réglage dans un ratio de 1 à 10.
La gamme est très polyvalente, elle couvre une large plage de débit et offre de multiples tailles de têtes de dosage, matériaux et accessoires. Les clients du monde entier bénéficie depuis des années d'un fonctionnement irréprochable de leurs pompes DMH.
La gamme Grundfos DMH est extrêmement robuste pour les applications nécessitant une capacité de dosage fiable, comme dans le domaine des process industriels.
La partie hydraulique est composée des éléments suivants :
|
Autres caractéristiques :
|
Ne s'applique qu'aux pompes avec : Certification ATEX
La pompe doseuse DMH 25x est certifiée conforme à la directive ATEX RL 94/9/CE pour les alimentations non électriques. Les versions moteur EEx_e et EEx_de définies par Grundfos sont certifiées par les fabricants selon les directives ATEX pour les alimentations électriques. La plaque signalétique du moteur est étiquetée conformément à la directive ATEX. Les pompes DMH certifiées ATEX sont disponibles dans une variété de configurations - certaines peuvent être utilisées pour le dosage de liquides inflammables.
Caractéristiques électroniques :
S'applique uniquement aux pompes avec variante de commande : AR
Electronique du microprocesseur Etron Profi, directement fixé au moteur :
|
Ne s'applique qu'aux pompes avec variante de commande : D3 ; D6
|
Specs Table
| Controls: | |
| Type of connector: | No plug |
| Type of control variant: | Standard |
| Frequency converter: | Not prepared for VFD |
| Liquid: | |
| Pumped liquid: | Water |
| Liquid temperature range: | -10 .. 90 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |
| Technical: | |

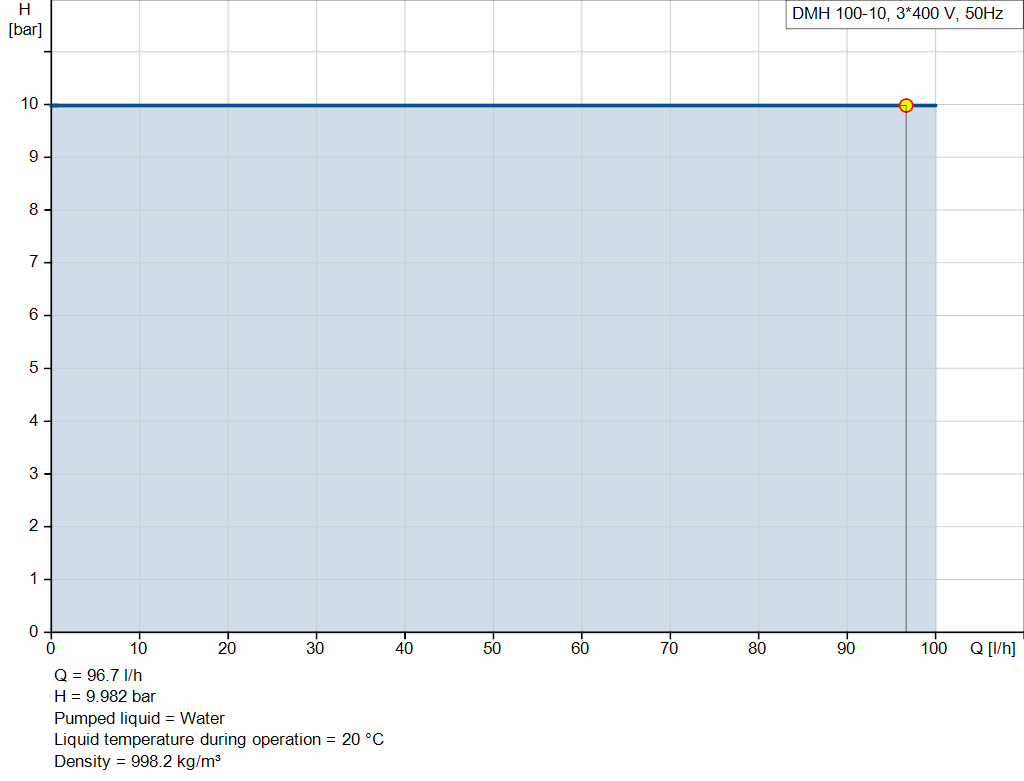

| Nominal flow rate at 50 Hz: | 100 l/h |
| Number of dosing heads: | 1 |
| Approvals: | CE,EAC,CNROHSEX |
| Non return valve type, inlet pump 1: | Standard |
| Non return valve type, outlet pump 1: | Standard |
| Max viscosity: | 10 mPas |
| Materials: | |
| Pump housing: | Aluminium |
| Dosing head, pump 1: | Stainless steel |
| EN 1.4571 | |
| Valve ball: | Stainless steel |
| EN 1.4401 | |
| Valve seat: | Stainless steel |
| EN 1.4571 | |
| Valve gasket: | FKM |
| Rubber | |
| Installation: | |
| Max operating pressure at 50 Hz: | 10 bar |
| Maximum permissible inlet pressure: | 5 bar |
| Type of inlet connection: | Rp |
| Type of outlet connection: | Rp |
| Size of inlet connection: | 3/4 inch |
| Size of outlet connection: | 3/4 inch |
| Electrical data: | |
| Power input P1: | 0.2 kW |
| Mains frequency: | 50 Hz |
| Max. frequency: | 50 Hz |
| Rated voltage: | 3 x 230/400 V |
| Enclosure class (IEC 34-5): | IP65 |
| Cable included (Yes/No): | N |
| Power plug: | No plug |
| Others: | |
| Net weight: | 19 kg |
| Gross weight: | 30.3 kg |
| Shipping volume: | 0.156 m³ |
| Diaphragm Leakage Detection: | N |
| Country of origin: | DE |
| Custom tariff no.: | 84135040 |
