DDC 6-10 AR-PVC/E/C-F-32I001FG

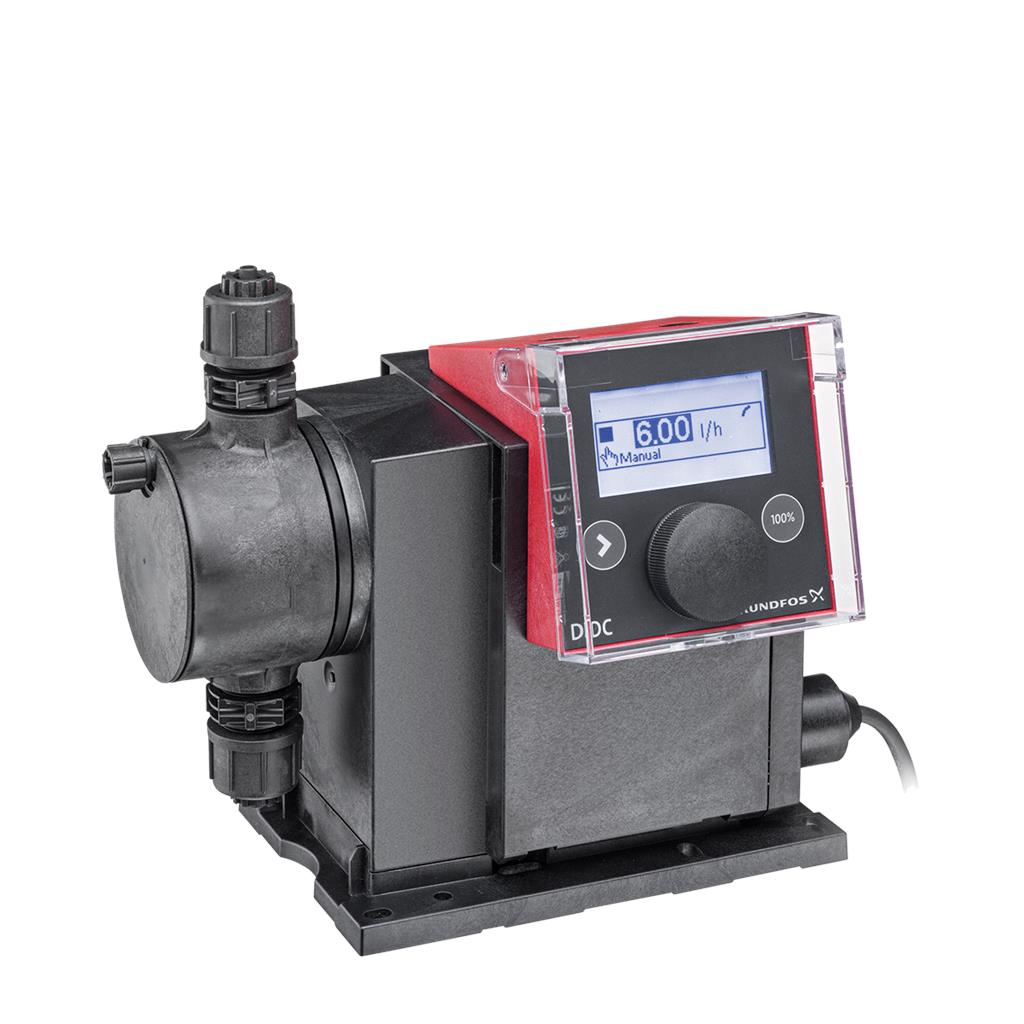

SMART Digital DDC est une pompe doseuse compacte à membrane avec un entraînement à vitesse variable (moteur pas à pas), avec électronique de commande intelligente et à faible consommation énergétique. La gamme SMART Digital Dosing fonctionne toujours sur sa longueur de course maximale pour assurer une précision, un amorçage et une aspiration optimale, même pour le dosage de liquides hautement visqueux ou dégazants. La durée de chaque course de refoulement varie en fonction du réglage du débit, pour un écoulement régulier et continu.
Le support de montage modulaire permet l’installation murale ou horizontale de la pompe. L’interface de commande peut être positionnée de trois façons différentes (en façade, à droite et à gauche). La molette et l'écran graphique multicolore permettent une mise en service et un fonctionnement intuitifs. Les éléments de contrôle sont protégés par un couvercle transparent.
La tête de dosage se compose des éléments suivants :
Une membrane PTFE résistante aux produits chimiques et de longue durée.
Une membrane toute PTFE résistante aux produits chimiques conçue pour une longue durée de vie.
Une vanne de désaération pour une mise en service facile.
Modes de fonctionnement :
Dosage manuel en ml/h, l/h ou gph.
Commande par impulsion en ml/impulsion (fonction de mémoire incluse).
Commande analogique 0/4-20 mA.
Autres caractéristiques :
Deux fonctions SlowMode (anti-cavitation), 50 % et 25 % du débit maxi de la pompe, par exemple pour les liquides hautement visqueux ou dégazants.
Affichage des informations de maintenance telles que rappel des interventions et code article des pièces de rechange.
Fonction de verrouillage pour protéger la pompe contre tout accès non autorisé.
Affichage d'informations supplémentaires telles que recopie du signal analogique d'entrée (mA) ou le débit réel mesuré.
Compteur du volume total dosé (réinitialisation possible), des heures de fonctionnement, etc.
Paramétrages de sauvegarde et de chargement de réglages personnalisés ou de retour aux réglages par défaut.
Entrées/sorties de signal :
Entrée pour impulsion, signal analogique 0/4-20 mA, arrêt externe
Entrée pour signal de niveau bas ou niveau vide.
Deux relais de sortie libres de potentiel pour max. 30 V AC/DC (configurables, par exemple alarme, signal de course, dosage, etc.)
Kit d'installation :
2 raccords de pompe (aspiration et refoulement)
1 Clapet de pied (sans capteur de niveau).
1 Canne d’injection.
6 m tuyauterie refoulement PE.
2 m tuyauterie aspiration PVC.
2 m PVC tuyauterie désaération (4/6 mm).
Specs Table
Technique:
Désignation:
DDC 6-10 AR-PVC/E/C-F-32I001FG

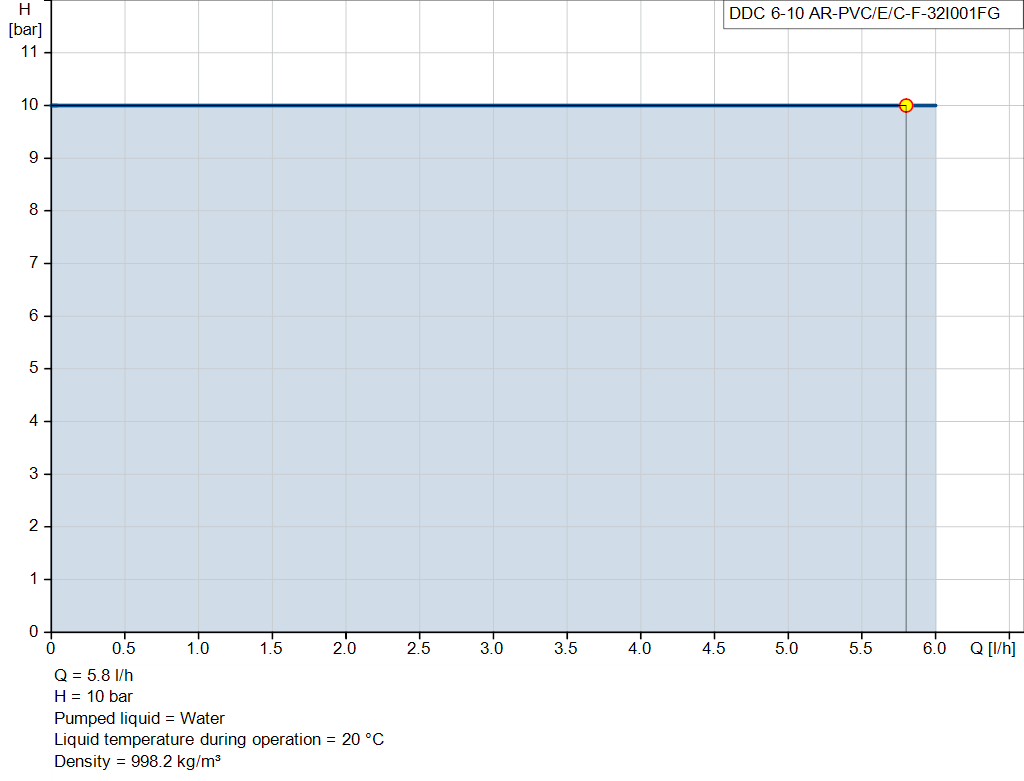

Débit maxi:
6 l/h
Débit max. en SlowMode (anticavitation) 50%:
3 l/h
Débit max. en SlowMode (anticavitation) 25%:
1.5 l/h
Débit mini:
6.0 ml/h
Marche de réglage effective:
1:1000
Certifications:
CE,CSA-US,NSF61,EAC,RCM
Type de clapet:
À ressort (version HV)
Viscosité maximum à 100%:
600 mPas
Viscosité max. en SlowMode (anticavitation) 50%:
1800 mPas
Viscosité max. en SlowMode (anticavitation) 25%:
2500 mPas
Précision de la répétabilité:
1 %
Matériaux:
Tête de dosage:
PVC (Polychlorure de vinyle)
Clapet à boule:
Céramique
Joint:
EPDM
Installation:
Plage température ambiante:
0 .. 45 °C
Pression maximale de service:
10 bar
Kit d'installation:
OUI
Type d'installation:
4/6 mm jusqu'à 7,5 l/h,16 bar
Asp. pompe:
Hose 4/6 mm 3
Refoulement pompe:
Hose 4/6 mm 3
Hauteur max. d'aspiration pendant le fonctionnement:
