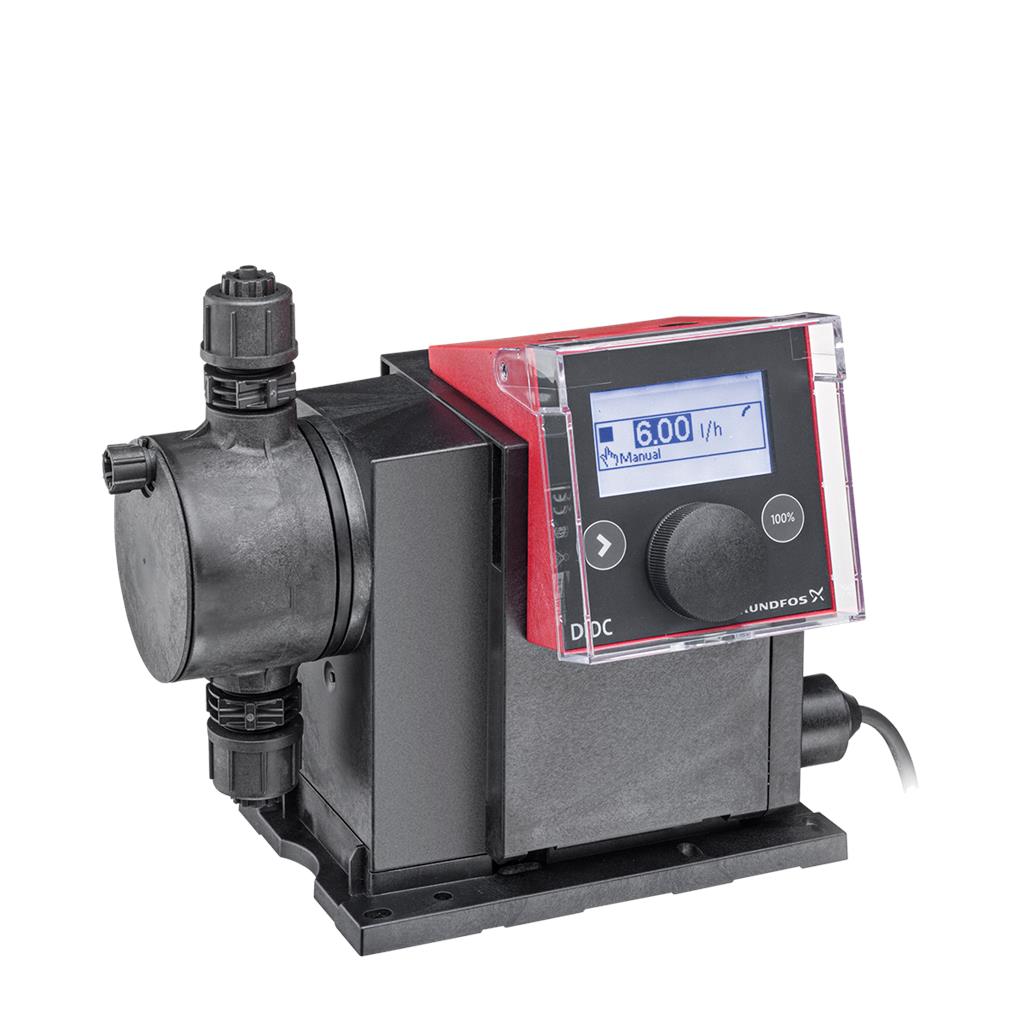

• productimage

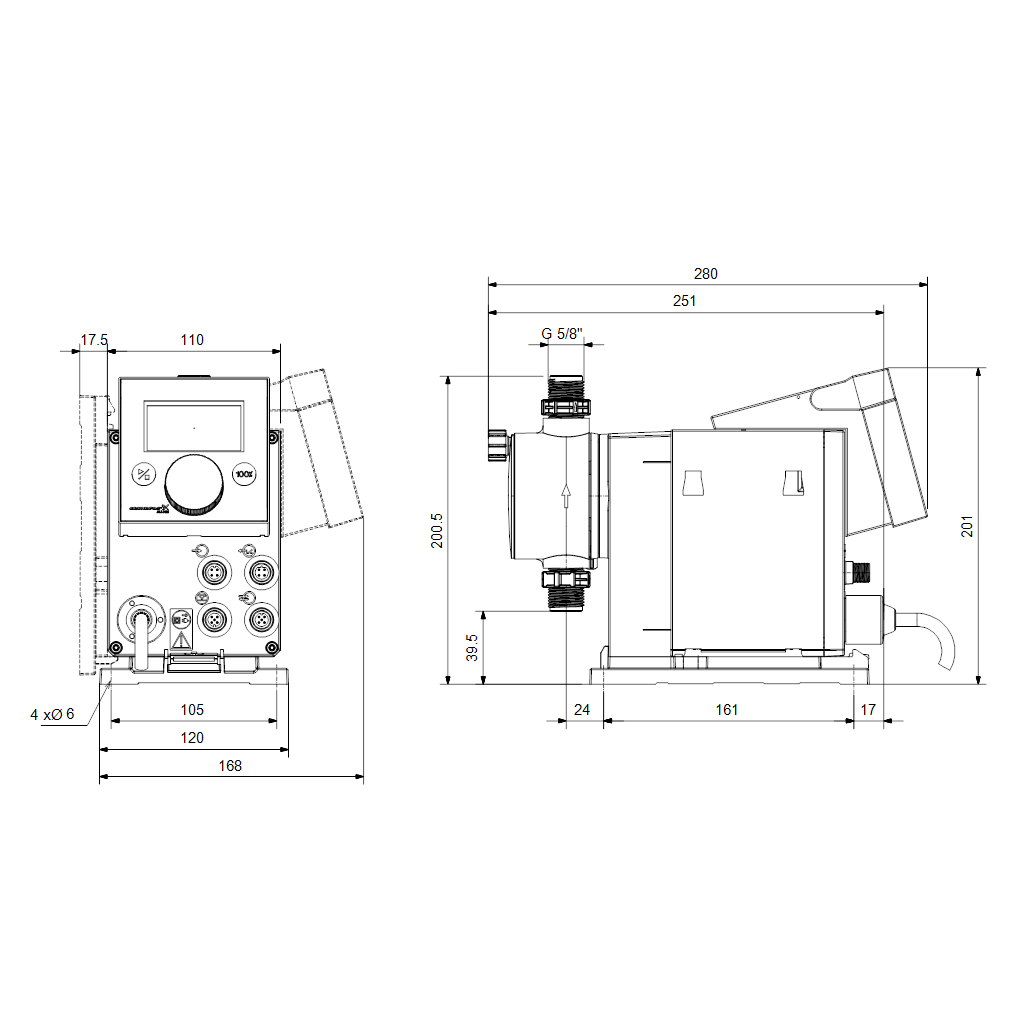

  • dimdrawingimage

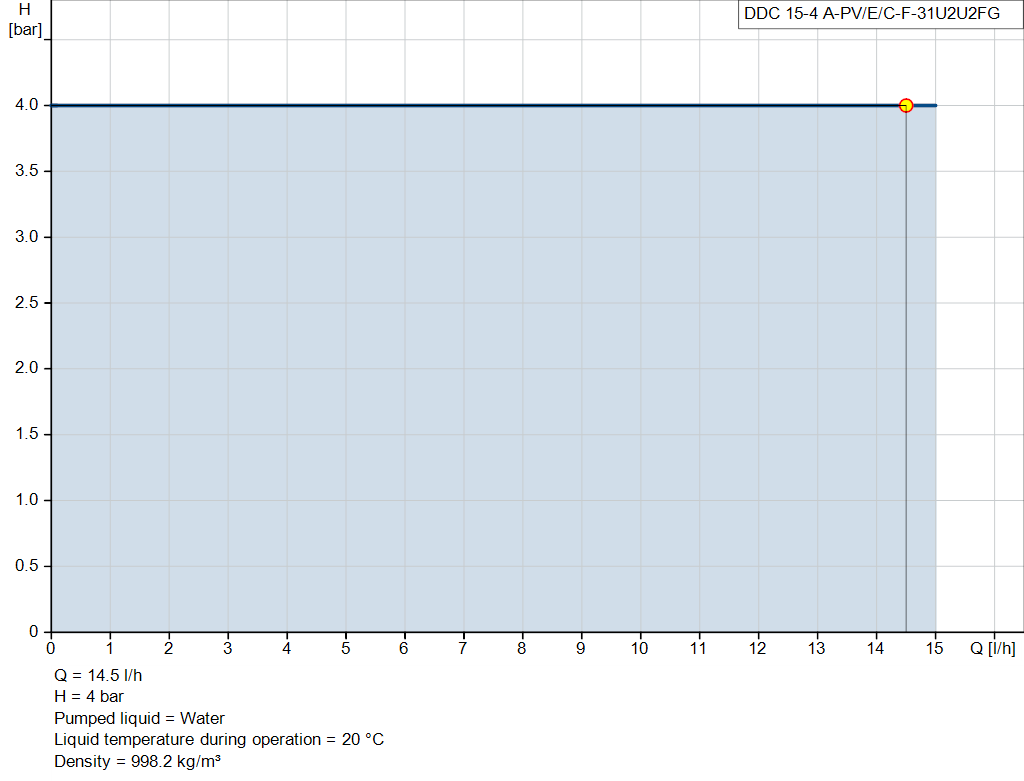

  • pumpcurve
1 3

DDC 15-4 A-PV/E/C-F-31U2U2FG [97721481]

DDC 15-4 A-PV/E/C-F-31U2U2FG [97721481]

Grundfos
€1.529,60 EUR
€1.912,00 EUR €1.529,60 EUR
Promotion Épuisé
Taxes non incluses. Frais d'expédition calculés à l'étape de paiement.
DDC 15-4 A-PV/E/C-F-31U2U2FG

SMART Digital DDC est une pompe doseuse compacte à membrane avec un entraînement à vitesse variable (moteur pas à pas), avec électronique de commande intelligente et à faible consommation énergétique. La gamme SMART Digital Dosing fonctionne toujours sur sa longueur de course maximale pour assurer une précision, un amorçage et une aspiration optimale, même pour le dosage de liquides hautement visqueux ou dégazants. La durée de chaque course de refoulement varie en fonction du réglage du débit, pour un écoulement régulier et continu.

Le support de montage modulaire permet l’installation murale ou horizontale de la pompe. L’interface de commande peut être positionnée de trois façons différentes (en façade, à droite et à gauche). La molette et l'écran graphique multicolore permettent une mise en service et un fonctionnement intuitifs. Les éléments de contrôle sont protégés par un couvercle transparent.

La tête de dosage se compose des éléments suivants :

  • Une membrane PTFE résistante aux produits chimiques et de longue durée.
  • Une membrane toute PTFE résistante aux produits chimiques conçue pour une longue durée de vie.
  • Une vanne de désaération pour une mise en service facile.

Modes de fonctionnement :

  • Dosage manuel en ml/h, l/h ou gph.
  • Commande par impulsion en ml/impulsion (fonction de mémoire incluse).

Autres caractéristiques :

  • Deux fonctions SlowMode (anti-cavitation), 50 % et 25 % du débit maxi de la pompe, par exemple pour les liquides hautement visqueux ou dégazants.
  • Affichage des informations de maintenance telles que rappel des interventions et code article des pièces de rechange.
  • Fonction de verrouillage pour protéger la pompe contre tout accès non autorisé.
  • Affichage d'informations supplémentaires telles que recopie du signal analogique d'entrée (mA) ou le débit réel mesuré.
  • Compteur du volume total dosé (réinitialisation possible), des heures de fonctionnement, etc.
  • Paramétrages de sauvegarde et de chargement de réglages personnalisés ou de retour aux réglages par défaut.

Entrées/sorties de signal :

  • Entrée pour impulsion, arret externe
  • Entrée pour signal de niveau bas ou niveau vide.

Specs Table

Technical:
Type key:DDC 15-4 A-PV/E/C-F-31U2U2FG
Max. Flow:15 l/h
Max. flow in slow mode 50%:7.5 l/h
Max. flow in slow mode 25%:3.75 l/h
Min flow:15.0 ml/h
Turn-down ratio:1:1000
Approvals:CE,CSA-US,NSF61,EAC,RCM
Valve type:Standard
Maximum viscosity at 100 %:300 mPas
Maximum viscosity in slow mode 50 %:1300 mPas
Maximum viscosity in slow mode 25 %:2000 mPas
Accuracy of repeatability:1 %
Materials:
Dosing head:PVDF (Polyvinylidene fluoride)
Valve ball:Ceramic
Gasket:EPDM
Installation:
Range of ambient temperature:0 .. 45 °C
Maximum operating pressure:4 bar
Installation set (Yes/No):NO
Installation type:No installation set
Pump inlet:4/6, 6/9, 6/12, 9/12 mm
Pump outlet:4/6, 6/9, 6/12, 9/12 mm
Max. Suction lift during operation:6 m
Max. Suction lift during priming:3 m
Liquid:
Pumped liquid:Water
Liquid temperature range:0 .. 45 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Electrical data:
Maximum power input - P1:22 W
Mains frequency:50 / 60 Hz
Rated voltage:1 x 100-240 V
Enclosure class (IEC 34-5):IP65 / TYPE 4X
Length of cable:1.5 m
Type of cable plug:EU
Inrush current:25A at 230V for 2ms
Controls:
Control variant:A
Level control:YES
Pulse control:YES
Ext. Stop input:Yes
Output relays:0
Others:
Net weight:2 kg
Gross weight:3 kg
Color:RED
Country of origin:FR
Custom tariff no.:84135040
Afficher tous les détails
