DDA 30-4 FCM-PVC/E/C-F-32U2U2FG [97722333]
DDA 30-4 FCM-PVC/E/C-F-32U2U2FG [97722333]
Impossible de charger la disponibilité du service de retrait

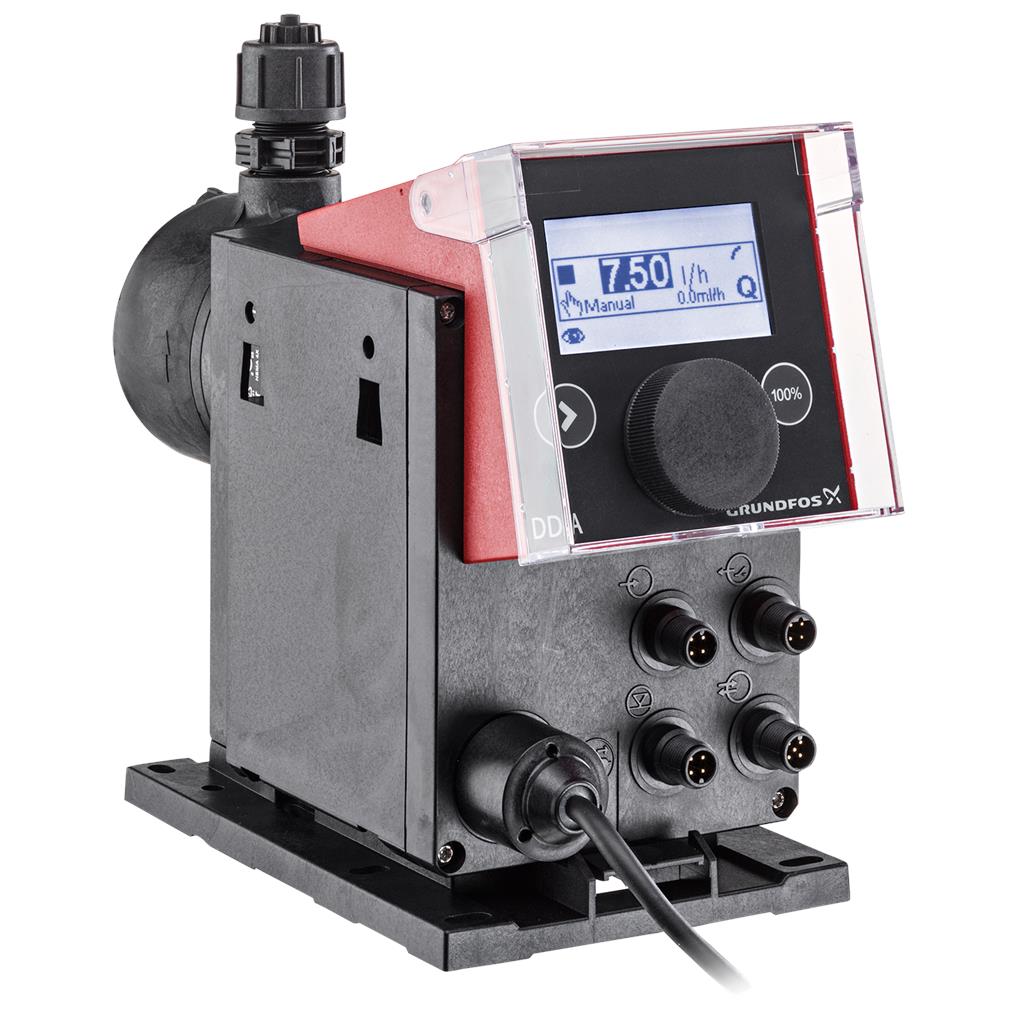

SMART Digital DDA est une pompe doseuse compacte à membrane avec un entraînement à vitesse variable (moteur pas à pas), avec électronique de commande intelligente, et à faible consommation énergétique. La gamme SMART Digital Dosing fonctionne toujours sur sa longueur de course maximale pour assurer une précision, un amorçage et une aspiration optimale, même pour le dosage de liquides hautement visqueux ou dégazants. La durée de chaque course de refoulement varie en fonction du réglage du débit, pour un écoulement régulier et continu.
Le support de montage modulaire permet l’installation murale ou horizontale de la pompe. L’interface de commande peut être positionnée de trois façons différentes (en façade, à droite et à gauche). La molette et l'écran graphique multicolore permettent une mise en service et un fonctionnement intuitifs. Les éléments de contrôle sont protégés par un couvercle transparent.
S'applique uniquement aux pompes avec variantes de commande FC/ FCM :
Le système flow monitor détecte les dysfonctionnements dans la tête de dosage en analysant la pression au sein de la chambre, en fonction de la position du piston. Il affiche éventuellement dans le menu « alarme » les erreurs telles que les bulles d’air (dans le cas d’un produit dégazant), rupture de tuyauterie au refoulement (baisse de pression), pression excessive….
La fonction intégrée de mesure du débit (uniquement variante FCM) mesure le débit réel et évite des équipements supplémentaires de contrôle (précision de ± 1,5 % de la valeur réglée en cas de process non perturbé). Le débit mesuré s'affiche et peut être intégré dans la commande du process, par exemple SCADA. Par ailleurs, la fonction AutoFlowAdapt (uniquement variante FCM) ajuste automatiquement la vitesse de la pompe en fonction des conditions du process pour maintenir le débit de consigne même en cas de variation de la contre pression ou à l’apparition de bulles d'air (stratégie de dégazage).
La tête de dosage se compose des éléments suivants :
|
Modes de fonctionnement :
|
|
Entrées/sorties de signal :
|
Specs Table
| Technical: | |
| Type key: | DDA 30-4 FCM-PVC/E/C-F-32U2U2F |

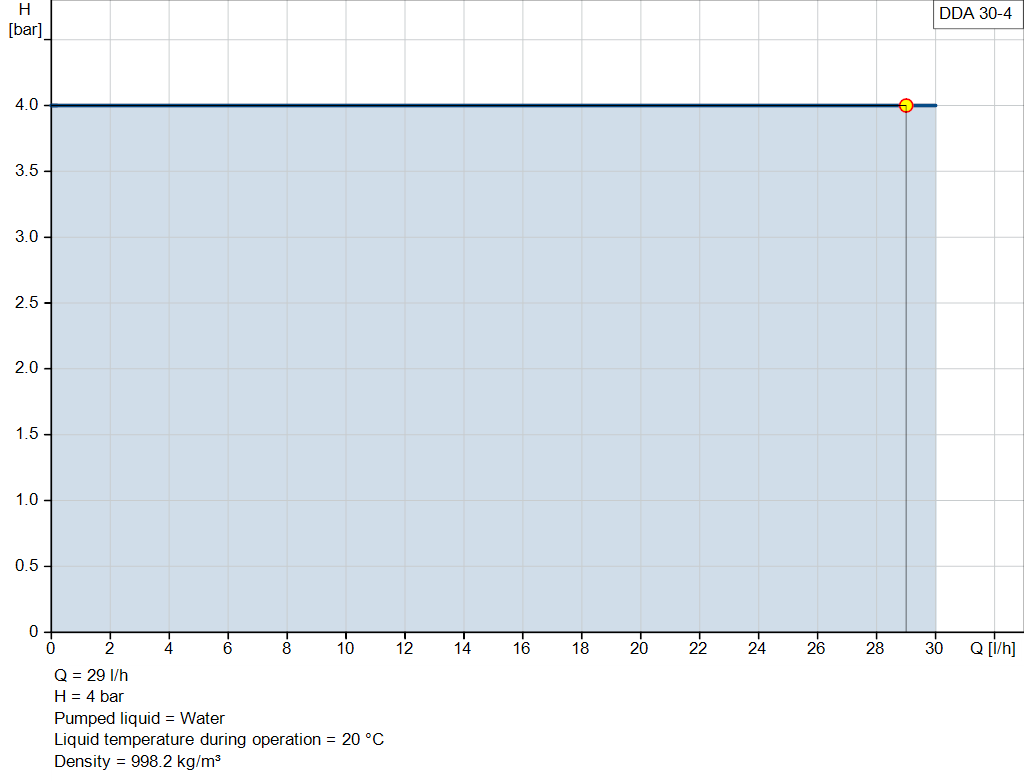

| Max. Flow: | 30 l/h |
| Max. flow in slow mode 50%: | 15 l/h |
| Max. flow in slow mode 25%: | 7.5 l/h |
| Min flow: | 30.0 ml/h |
| Turn-down ratio: | 1:1000 |
| Approvals: | CE,CSA-US,NSF61,EAC,RCM |
| Valve type: | Spring-Loaded (HV-version) |
| Maximum viscosity at 100 %: | 200 mPas |
| Maximum viscosity in slow mode 50 %: | 600 mPas |
| Maximum viscosity in slow mode 25 %: | 1500 mPas |
| Accuracy of repeatability: | 1 % |
| Materials: | |
| Dosing head: | PVC (Polyvinyl chloride) |
| Valve ball: | Ceramic |
| Gasket: | EPDM |
| Installation: | |
| Range of ambient temperature: | 0 .. 45 °C |
| Maximum operating pressure: | 4 bar |
| Installation set (Yes/No): | NO |
| Installation type: | No installation set |
| Pump inlet: | 4/6, 6/9, 6/12, 9/12 mm |
| Pump outlet: | 4/6, 6/9, 6/12, 9/12 mm |
| Max. Suction lift during operation: | 6 m |
| Max. Suction lift during priming: | 2 m |
| Liquid: | |
| Pumped liquid: | Water |
| Liquid temperature range: | 0 .. 45 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |
| Electrical data: | |
| Maximum power input - P1: | 24 W |
| Mains frequency: | 50 / 60 Hz |
| Rated voltage: | 1 x 100-240 V |
| Enclosure class (IEC 34-5): | IP65 / TYPE 4X |
| Length of cable: | 1.5 m |
| Type of cable plug: | EU |
| Inrush current: | 25A at 230V for 2ms |
| Controls: | |
| Control variant: | FCM |
| Level control: | YES |
| Analog input: | 0/4-20 MA |
| Pulse control: | YES |
| Ext. Stop input: | Yes |
| Analog output: | 0/4-20 MA |
| Output relays: | 2 |
| Bus communication: | YES |
| Others: | |
| Net weight: | 3 kg |
| Gross weight: | 3 kg |
| Color: | RED |
| Country of origin: | FR |
| Custom tariff no.: | 84135040 |
