DDA 17-7 FCM-PV/T/C-F-31U7U7BG

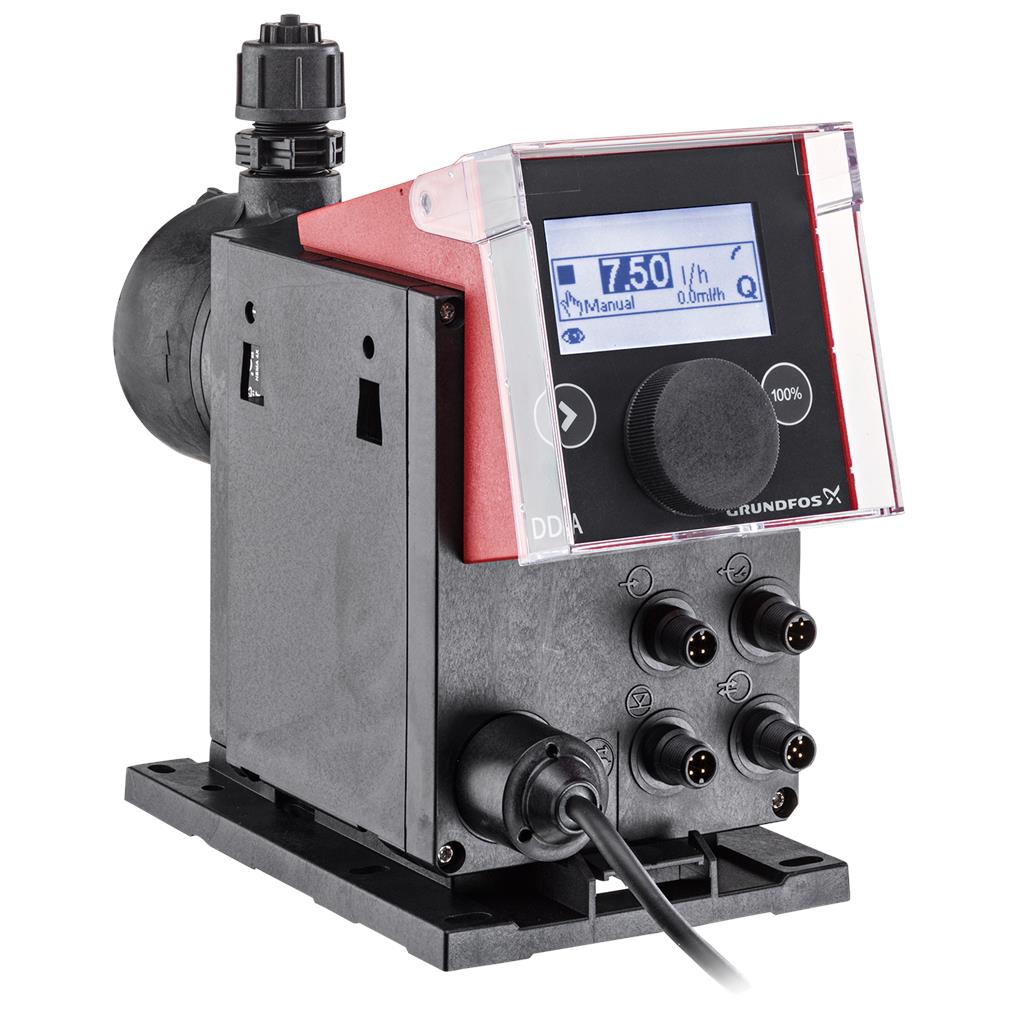

SMART Digital DDA est une pompe doseuse compacte à membrane avec un entraînement à vitesse variable (moteur pas à pas), avec électronique de commande intelligente, et à faible consommation énergétique. La gamme SMART Digital Dosing fonctionne toujours sur sa longueur de course maximale pour assurer une précision, un amorçage et une aspiration optimale, même pour le dosage de liquides hautement visqueux ou dégazants. La durée de chaque course de refoulement varie en fonction du réglage du débit, pour un écoulement régulier et continu.

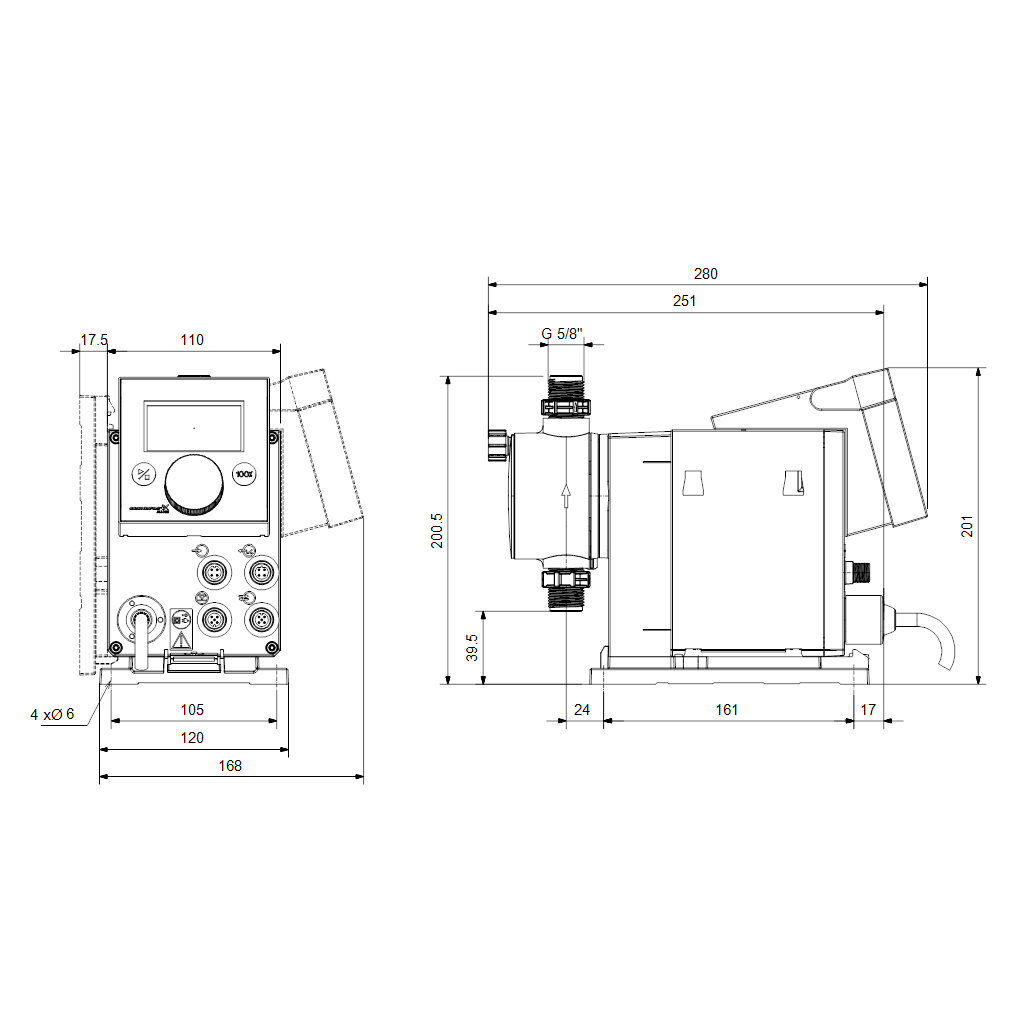

Le support de montage modulaire permet l’installation murale ou horizontale de la pompe. L’interface de commande peut être positionnée de trois façons différentes (en façade, à droite et à gauche). La molette et l'écran graphique multicolore permettent une mise en service et un fonctionnement intuitifs. Les éléments de contrôle sont protégés par un couvercle transparent.
S'applique uniquement aux pompes avec variantes de commande FC/ FCM :
Le système flow monitor détecte les dysfonctionnements dans la tête de dosage en analysant la pression au sein de la chambre, en fonction de la position du piston. Il affiche éventuellement dans le menu « alarme » les erreurs telles que les bulles d’air (dans le cas d’un produit dégazant), rupture de tuyauterie au refoulement (baisse de pression), pression excessive….
La fonction intégrée de mesure du débit (uniquement variante FCM) mesure le débit réel et évite des équipements supplémentaires de contrôle (précision de ± 1,5 % de la valeur réglée en cas de process non perturbé). Le débit mesuré s'affiche et peut être intégré dans la commande du process, par exemple SCADA. Par ailleurs, la fonction AutoFlowAdapt (uniquement variante FCM) ajuste automatiquement la vitesse de la pompe en fonction des conditions du process pour maintenir le débit de consigne même en cas de variation de la contre pression ou à l’apparition de bulles d'air (stratégie de dégazage).
La tête de dosage se compose des éléments suivants :
- Une membrane toute PTFE résistante aux produits chimiques conçue pour une longue durée de vie.
- Deux clapets à billes pour une précision de dosage optimale.
- Une vanne de désaération pour une mise en service facile.
- Un capteur de pression.
|
|
Modes de fonctionnement :
- Dosage manuel en ml/h, l/h ou gph.
- Commande par impulsion en ml/impulsion (fonction de mémoire incluse).
- Commande analogique 0/4-20 mA (échelle paramétrable).
- Commande par injection de lots, impulsion en ml, l ou gal.
- Commande par cycle de temporisation (tempo, cycle ou semaine de dosage).
- Commande Fieldbus (Genibus préparé pour ajout E-box : Profibus DP, ModBus RTU, Ethernet).
|
|
Autres caractéristiques :
- Désaération automatique pendant l'arrêt de la pompe pour éviter tout dysfonctionnement dû à la présence de bulles d'air.
- Deux fonctions SlowMode (anti-cavitation), 50 % et 25 % du débit maxi de la pompe, par exemple pour les liquides hautement visqueux ou dégazants.
- Affichage des informations de maintenance telles que rappel des interventions et code article des pièces de rechange.
- Fonction de verrouillage pour protéger la pompe contre tout accès non autorisé.
- Affichage d'informations supplémentaires telles que recopie du signal analogique d'entrée (mA) ou le débit réel mesuré.
- Compteur du volume total dosé (réinitialisation possible), des heures de fonctionnement, etc.
- Paramétrages de sauvegarde et de chargement de réglages personnalisés ou de retour aux réglages par défaut.
|
|
Entrées/sorties de signal :
- Entrée pour impulsion, signal analogique 0/4-20mA, arrêt externe
- Entrée pour signal de niveau bas ou niveau vide.
- Deux relais de sortie libres de potentiel pour max. 30 V AC/DC (configurables, par exemple alarme, signal de course, dosage, tempo, etc.)
- Sortie analogique 0/4-20mA.
- Interface de communication Fieldbus (GeniBus, aussi pour ajout E-box : Profibus DP).
|
|
