CRN 15-5 A-FGJ-A-E-HQQE [96523720]
CRN 15-5 A-FGJ-A-E-HQQE [96523720]
Grundfos
Prix habituel
€4.477,61 EUR
Prix habituel
€6.683,00 EUR
Prix promotionnel
€4.477,61 EUR
Prix unitaire
/
par
Taxes non incluses.
Frais d'expédition calculés à l'étape de paiement.
Impossible de charger la disponibilité du service de retrait

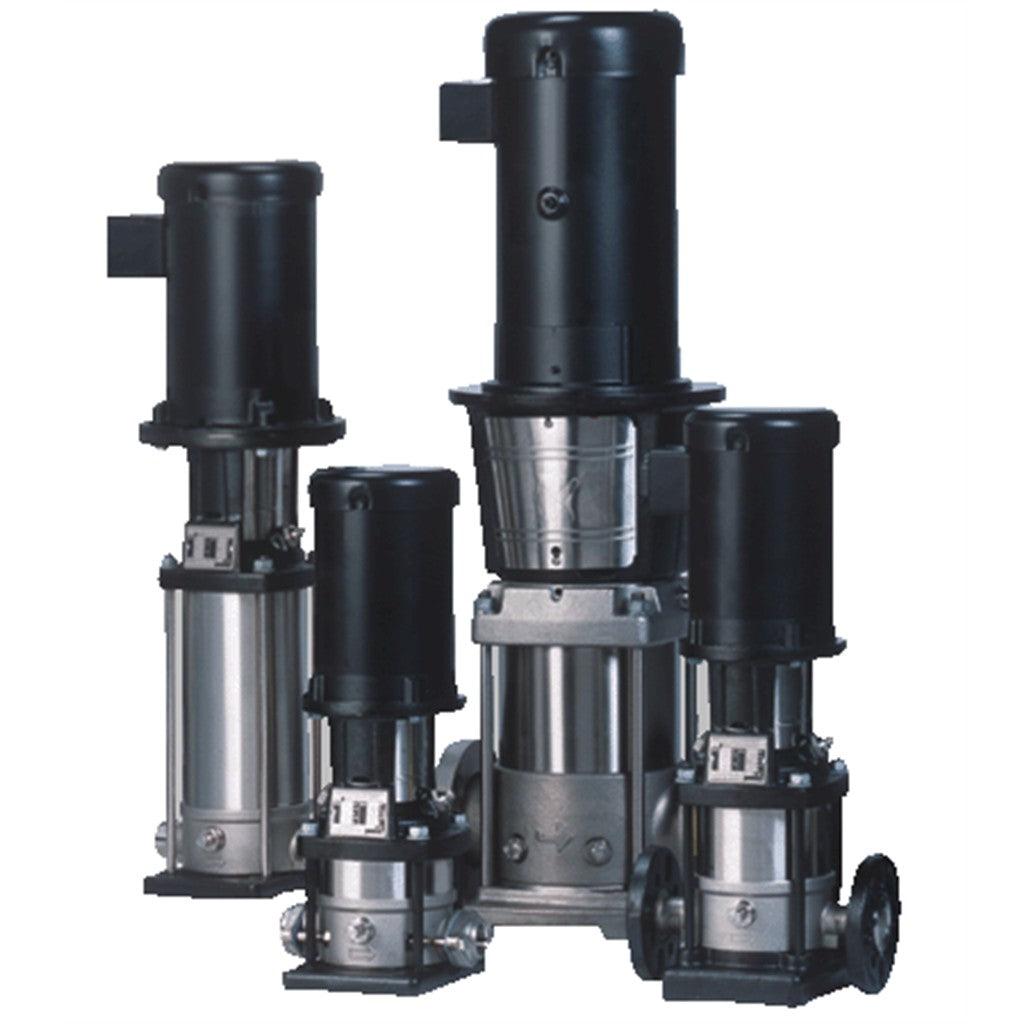

Vertical, multistage centrifugal pump with inlet and outlet ports on same the level (inline). Pump materials in contact with the liquid are in high-grade stainless steel. A cartridge shaft seal ensures high reliability, safe handling, and easy access and service. Power transmission is via a rigid split coupling. Pipe connection is via combined DIN-ANSI-JIS flanges. The pump is fitted with a 3-phase, fan-cooled asynchronous motor.
Specs Table
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -20 .. 120 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |
| Vitesse de rotation pour les données de la pompe: | 3470 mn-1 |
| Débit nominal: | 20.5 m³/h |
| Hmt nom.: | 77.6 m |
| Diamètre réelle de la roue mobile: | 104.8 mm |
| Orientation de la pompe: | Verticale |
| Système de garniture mécanique: | Simple |
| Garniture mécanique primaire: | HQQE |
| Code de la garniture mécanique: | HQQE |
| Certifications: | CE,CURUS |
| Certifications pour l’eau potable: | NSF/ANSI 61 |
| Tolérance courbe: | ISO9906:2012 3B |
| Matériaux: | |
| Base: | Acier inoxydable |
| EN 1.4408 | |
| AISI 316 | |
| Roue: | Acier inox. |
| EN 1.4401 | |
| AISI 316 | |
| Palier: | SIC |
| Installation: | |
| Température ambiante maximum: | 60 °C |
| Pression maximale de service: | 25 bar |
| Pression maximum à la température indiquée: | 25 bar / 120 °C |
| 25 bar / -20 °C | |
| Type raccordement: | DIN / ANSI / JIS |
| Taille raccordement d’entrée: | DN 50 |
| Diamètre du raccord d'aspiration: | 2 pouce |
| Taille raccordement de sortie: | DN 50 |
| Diamètre du raccord de refoulement: | 2 pouce |
| Pression nominale pour le raccordement: | PN 25 |
| Classe des brides d’entrée: | 300 lb |
| Taille de la bride du moteur: | 213TC |
| Donnée électrique: | |
| Norme moteur: | NEMA |
| Type moteur: | 132FA |
| Puissance nominale - P2: | 7.5 kW |
| Puissance (P2) requise par pompe: | 7.5 kW |
| Fréquence d'alimentation: | 60 Hz |

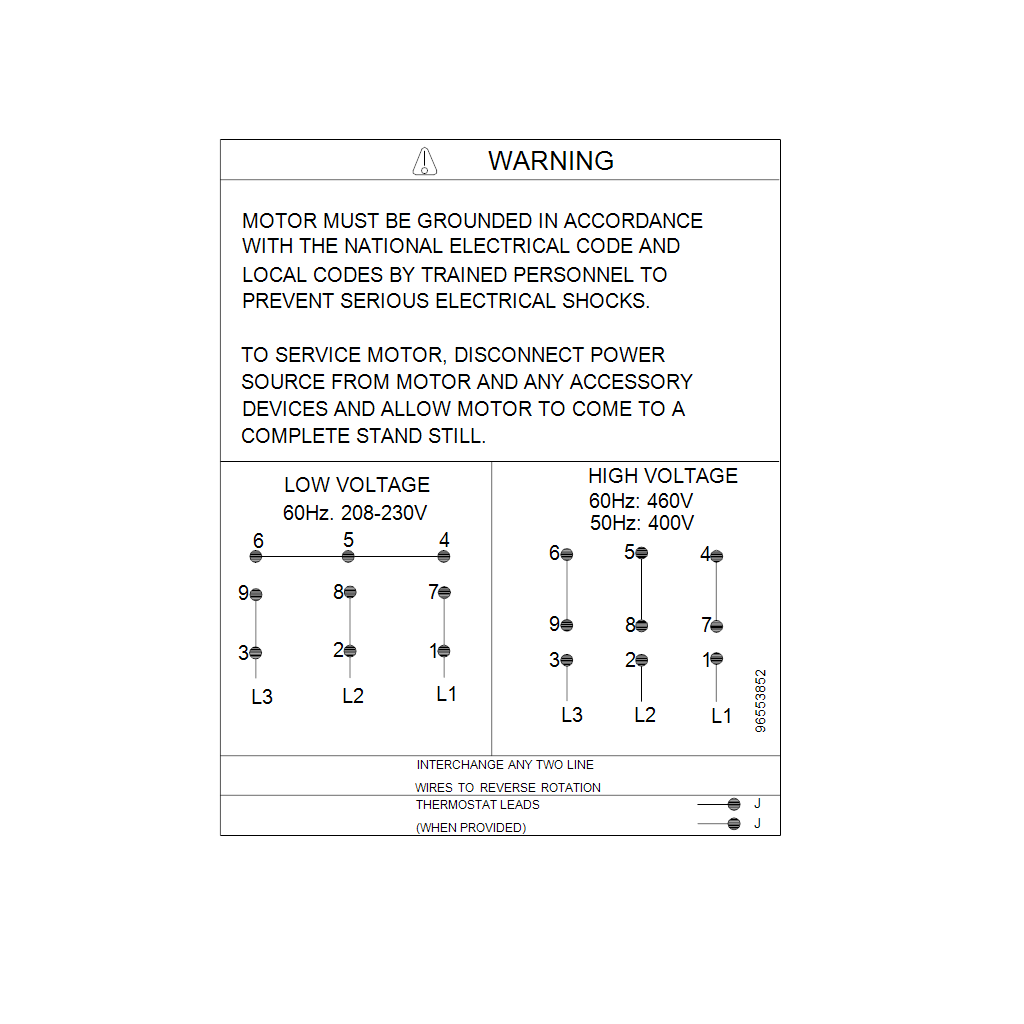

| Tension nominale: | 3 x 208-230YY/460Y V |
| Facteur de service: | 1.15 |
| Courant nominal: | 26,5-24,6/12,4 A |
| Intensité démarrage: | 680-900 % |
| Cos phi - facteur de puissance: | 0.87 |
| Vitesse nominale: | 3480-3500 mn-1 |
| Classe de rendement IE: | NEMA Premium / IE3 60Hz |
| Rendement moteur à pleine charge: | 90.0-90.2 % |
| Rendement moteur à 3/4 charge: | 90.9-90.7 % |
| Rendement moteur à 1/2 charge: | 91.4-89.7 % |
| Nombre de pôles: | 2 |
| Indice de protection (IEC 34-5): | 55 Dust/Jetting |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 85903410 |
| Commandes: | |
| Frequency converter: | Aucun |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.70 |
| Indice énergétique des pompes CL DOE: | 0.91 |
| Poids net: | 97 kg |
| Poids brut: | 104 kg |
| Volume d'expédition: | 0.285 m3 |
