CRIE 5-16 A-CA-A-E-HQQE [93147234]
CRIE 5-16 A-CA-A-E-HQQE [93147234]
Impossible de charger la disponibilité du service de retrait

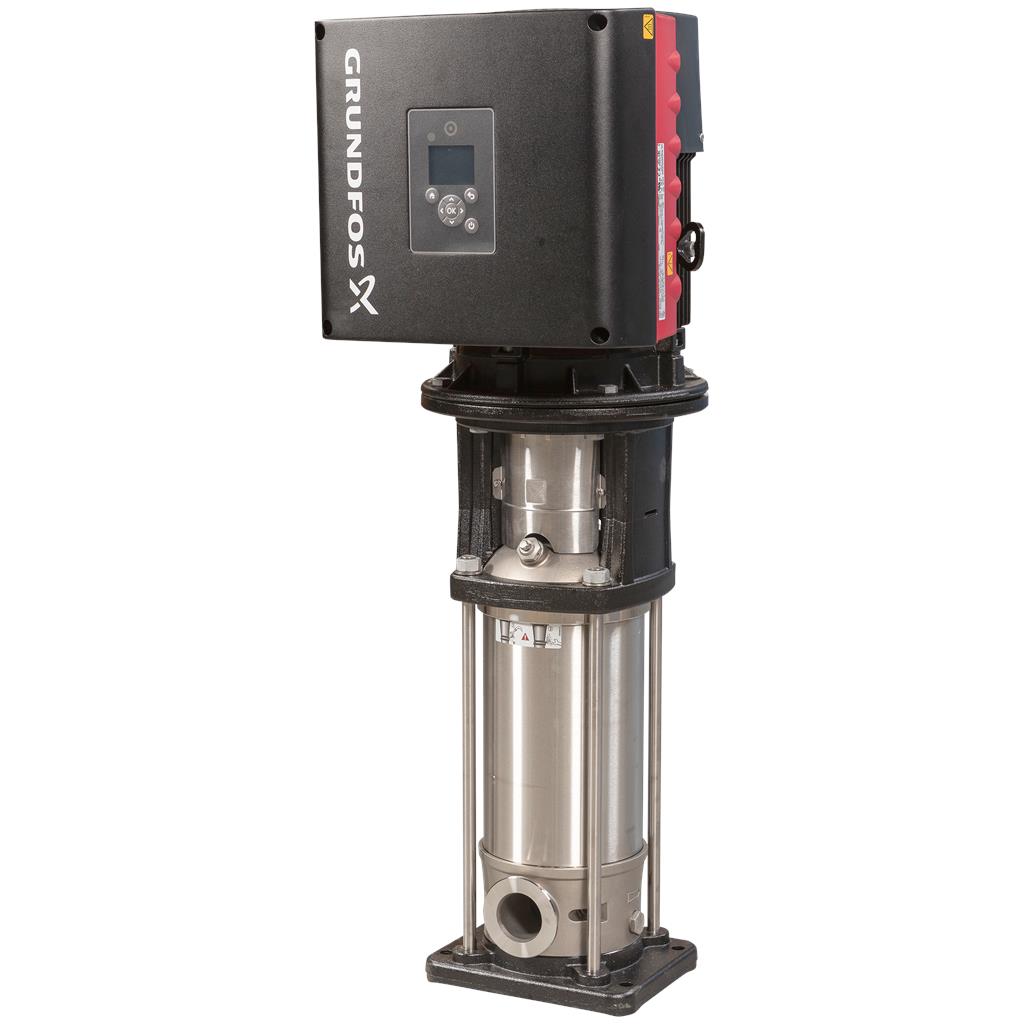

Pompe centrifuge, multicellulaire, verticale avec orifices d'aspiration et de refoulement au même niveau (inline). Les matériaux de la pompe en contact avec le liquide sont en acier inoxydable. La garniture mécanique à cartouche assure une grande fiabilité, une manipulation sécurisée ainsi qu'une maintenance et un accès faciles. La transmission de puissance est effectuée par un accouplement. Le raccordement à la tuyauterie est effectué par des FlexiClamps. La pompe est équipée d'un moteur ventilé synchrone à aimant permanent, 3-phasé. Le rendement du moteur est classé IE5, conformément à IEC 60034-30-2. Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée. Un panneau de commande sur la boîte à bornes du moteur permet le réglage du point de consigne requis ainsi que le réglage de la pompe sur fonctionnement "Min." ou "Max.", ou encore sur "Arrêt". L'indicateur Grundfos Eye sur le panneau de commande fournit une indication visuelle de l'état de la pompe :
|
Specs Table
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -20 .. 120 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |
| Vitesse de rotation pour les données de la pompe: | 3628 mn-1 |
| Débit nominal: | 7.49 m³/h |
| Hmt nom.: | 127.1 m |
| Orientation de la pompe: | Verticale |
| Système de garniture mécanique: | Simple |
| Garniture mécanique primaire: | HQQE |
| Code de la garniture mécanique: | HQQE |
| Certifications: | CE,EAC,UKCA,CURUS,SEPRO |
| Certifications pour l’eau potable: | WRAS,ACS |
| Tolérance courbe: | ISO9906:2012 3B |
| Matériaux: | |
| Base: | Acier inoxydable |
| EN 1.4408 | |
| AISI 316 | |
| Roue: | Acier inox. |
| EN 1.4301 | |
| AISI 304 | |
| Palier: | SIC |
| Installation: | |
| Température ambiante maximum: | 50 °C |
| Pression maximale de service: | 25 bar |
| Pression maximum à la température indiquée: | 25 bar / 120 °C |
| 25 bar / -20 °C | |
| Type raccordement: | FlexiClamp |
| Taille raccordement d’entrée: | DN 32 |
| Diamètre du raccord d'aspiration: | 1 1/4 inch |
| Taille raccordement de sortie: | DN 32 |
| Diamètre du raccord de refoulement: | 1 1/4 inch |
| Pression nominale pour le raccordement: | PN 25 |
| Taille de la bride du moteur: | FT130 |
| Donnée électrique: | |
| Norme moteur: | IEC |
| Type moteur: | 112MC |
| Puissance nominale - P2: | 4 kW |
| Puissance (P2) requise par pompe: | 4 kW |
| Moteur sur- ou sous-dimensionné: | Puissance moteur standard |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 3 x 380-500 V |
| Facteur de service: | 0.00 |
| Courant nominal: | 7.60-6.20 A |
| Cos phi - facteur de puissance: | 0.92-0.87 |
| Vitesse nominale: | 360-4000 mn-1 |
| Classe de rendement IE: | IE5 |
| Rendement moteur à pleine charge: | 92.2 % |
| Indice de protection (IEC 34-5): | IP55 |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 92984046 |
| Commandes: | |
| Frequency converter: | Intégré |
| Capteur de pression: | N |
| Autres: | |
| Position de la boîte à bornes: | 6 |
| Indice d’efficacité minimale, MEI ≥: | 0.57 |
| Poids net: | 44.9 kg |
| Poids brut: | 65.9 kg |
| Volume d'expédition: | 0.285 m3 |
| Pays d'origine: | HU |
| Code douanier: | 84137075 |
