CR 10-14 K-FJ-A-E-HQQE [96564760]
CR 10-14 K-FJ-A-E-HQQE [96564760]
Impossible de charger la disponibilité du service de retrait

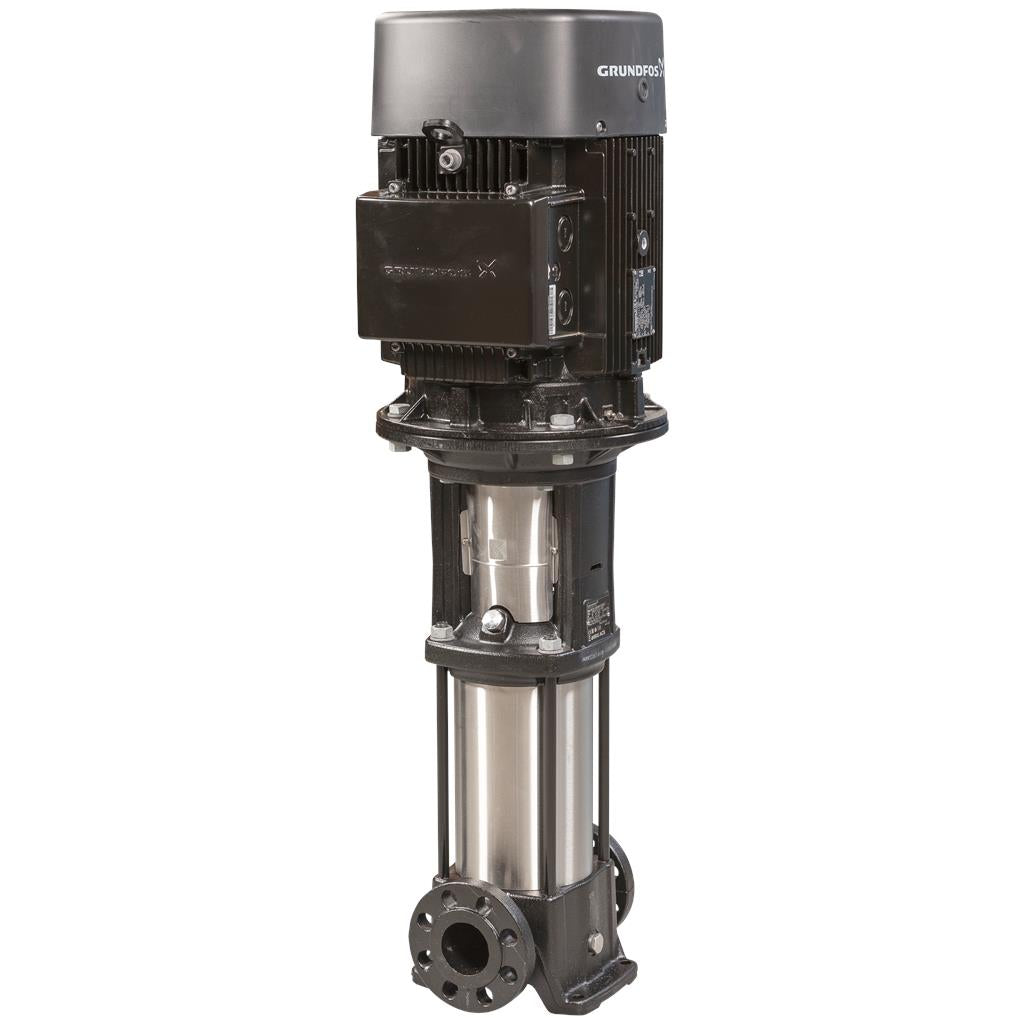

Pompe centrifuge, multicellulaire, verticale avec orifices d'aspiration et de refoulement au même niveau (inline). La tête de pompe et le chassis sont en fonte - toutes les autres pièces en contact avec le fluide sont en acier inoxydable. Une conception simple étage pour "NPSH bas" réduit la valeur NPSHr de la pompe. La garniture mécanique à cartouche assure une grande fiabilité, une manipulation sécurisée ainsi qu'une maintenance et un accès faciles. La transmission de puissance est effectuée par un accouplement. Le raccordement à la tuyauterie est effectué par des brides combinées DIN-JIS. La pompe est équipée d'un moteur ventilé asynchrone monté sur pied, 3-phasé.
Specs Table
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -20 .. 120 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |

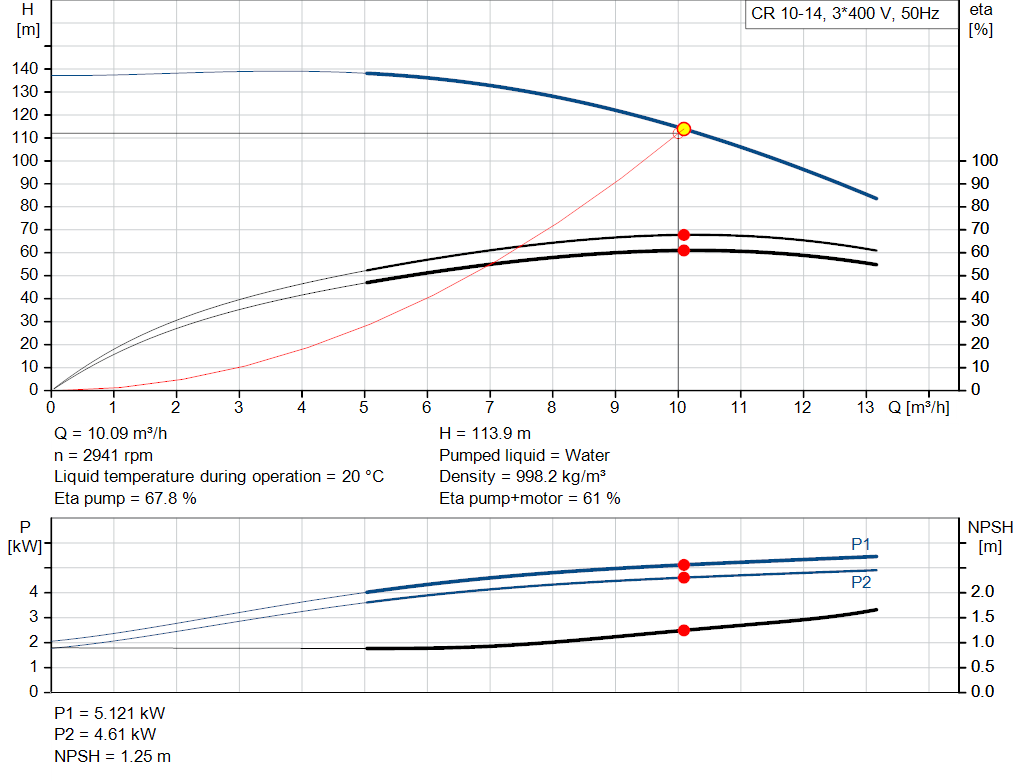

| Technique: | |
| Vitesse de rotation pour les données de la pompe: | 2919 mn-1 |
| Débit nominal: | 10 m³/h |
| Hmt nom.: | 112 m |
| Orientation de la pompe: | Verticale |
| Système de garniture mécanique: | Simple |
| Garniture mécanique primaire: | HQQE |
| Code de la garniture mécanique: | HQQE |
| Certifications: | CE,EAC,UKCA,SEPRO |
| Certifications pour l’eau potable: | WRAS,ACS |
| Tolérance courbe: | ISO9906:2012 3B |
| Matériaux: | |
| Base: | Fonte |
| EN 1561 EN-GJL-200 | |
| ASTM A48-25B | |
| Roue: | Acier inox. |
| EN 1.4301 | |
| AISI 304 | |
| Palier: | SIC |
| Installation: | |
| Température ambiante maximum: | 60 °C |
| Pression maximale de service: | 16 bar |
| Pression maximum à la température indiquée: | 16 bar / 120 °C |
| 16 bar / -20 °C | |
| Type raccordement: | DIN / JIS |
| Taille raccordement d’entrée: | DN 40 |
| Diamètre du raccord d'aspiration: | 1 1/2 inch |
| Taille raccordement de sortie: | DN 40 |
| Pression nominale pour le raccordement: | PN 25 |
| Classe des brides d’entrée: | 300 lb |
| Taille de la bride du moteur: | FF265 |

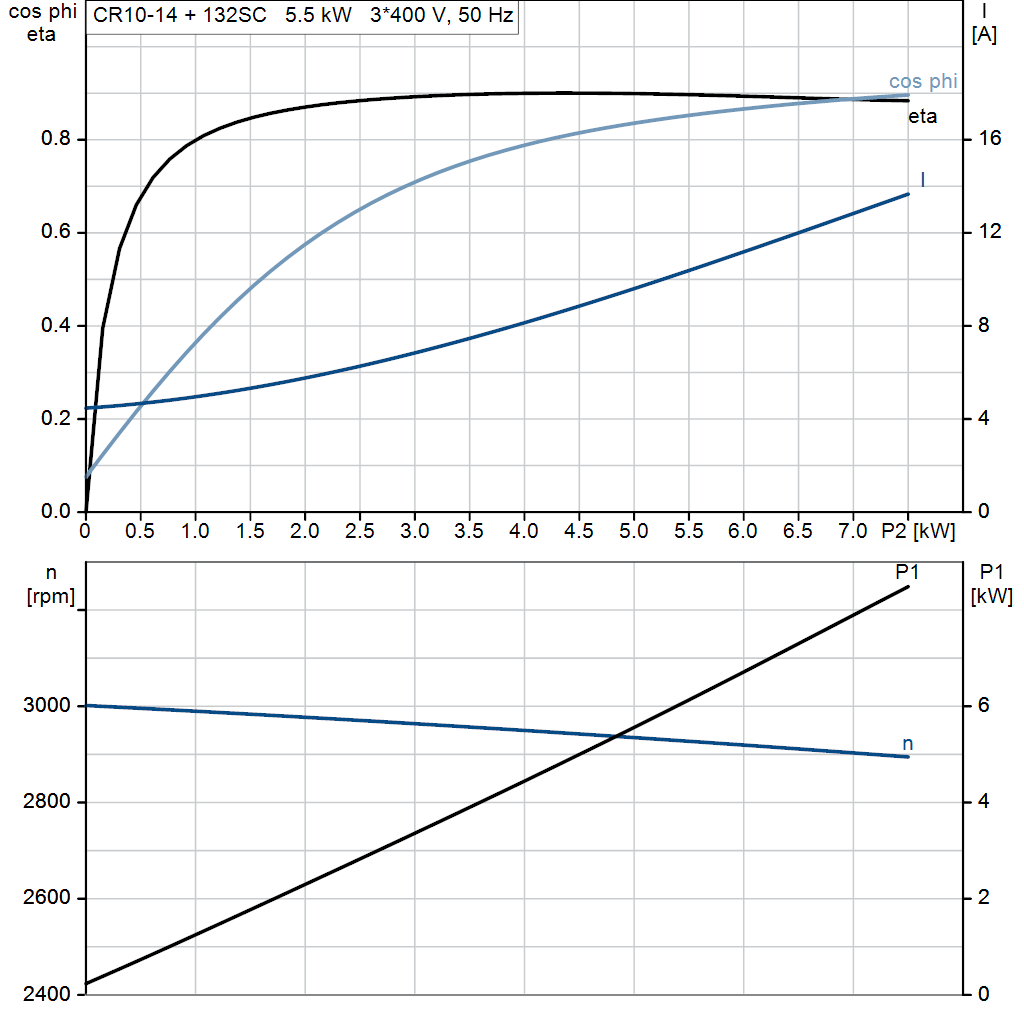

| Donnée électrique: | |
| Norme moteur: | IEC |
| Type moteur: | 132SC |
| Puissance nominale - P2: | 5.5 kW |
| Puissance (P2) requise par pompe: | 5.5 kW |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 3 x 380-415D V |
| Courant nominal: | 11 A |
| Intensité démarrage: | 1080-1180 % |
| Cos phi - facteur de puissance: | 0.87-0.82 |
| Vitesse nominale: | 2920-2940 mn-1 |
| Classe de rendement IE: | IE3 |
| Rendement moteur à pleine charge: | 89.2 % |
| Rendement moteur à 3/4 charge: | 90.0-89.8 % |
| Rendement moteur à 1/2 charge: | 89.6-88.4 % |
| Nombre de pôles: | 2 |
| Indice de protection (IEC 34-5): | 55 Dust/Jetting |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 85U17417 |
| Commandes: | |
| Frequency converter: | Aucun |
| Autres: | |
| Position de la boîte à bornes: | 6 |
| Indice d’efficacité minimale, MEI ≥: | 0.70 |
| Poids net: | 94 kg |
| Poids brut: | 116 kg |
| Volume d'expédition: | 0.285 m3 |
