CMBE 3-93 I-U-C-C-G-A [99125999]
CMBE 3-93 I-U-C-C-G-A [99125999]
Impossible de charger la disponibilité du service de retrait
Le Grundfos CMBE est un groupe de surpression compact pour l'approvisionnement en eau dans les applications domestiques. Le régulateur de vitesse intégré permet au CMBE de maintenir une pression constante dans la tuyauterie. Un capteur de pression surveillant les variations de la consommation d'eau signale au régulateur de modifier la vitesse du moteur pour adapter les performances aux besoins. Le groupe de surpression CMBE est très facile à installer. Une fois le système raccordé aux canalisations, il suffit de le brancher à l'électricité et il est opérationnel. Le groupe de surpression CMBE se compose des éléments suivants :
|
Le groupe Grundfos CMBE ne nécessite aucune protection moteur externe. Le moteur MGE intègre une protection thermique contre la surcharge lente et le blocage (IEC 34.11 : TP 211).
Le groupe Grundfos CMBE est principalement utilisé pour les installations d'approvisionnement en eau ou de surpression domestiques et collectives légères.
Specs Table
| NB : | |
| Hauteur d'aspiration : | maximum 1 m, perte de charge dans la tuyauterie d'aspiration incluse, à une température de liquide de 20 °C (non auto-amorçante). |
| Commandes: | |
| Type de connecteur: | Type E/F (CEE7/7) |
| Frequency converter: | Intégré |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | 0 .. 60 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |

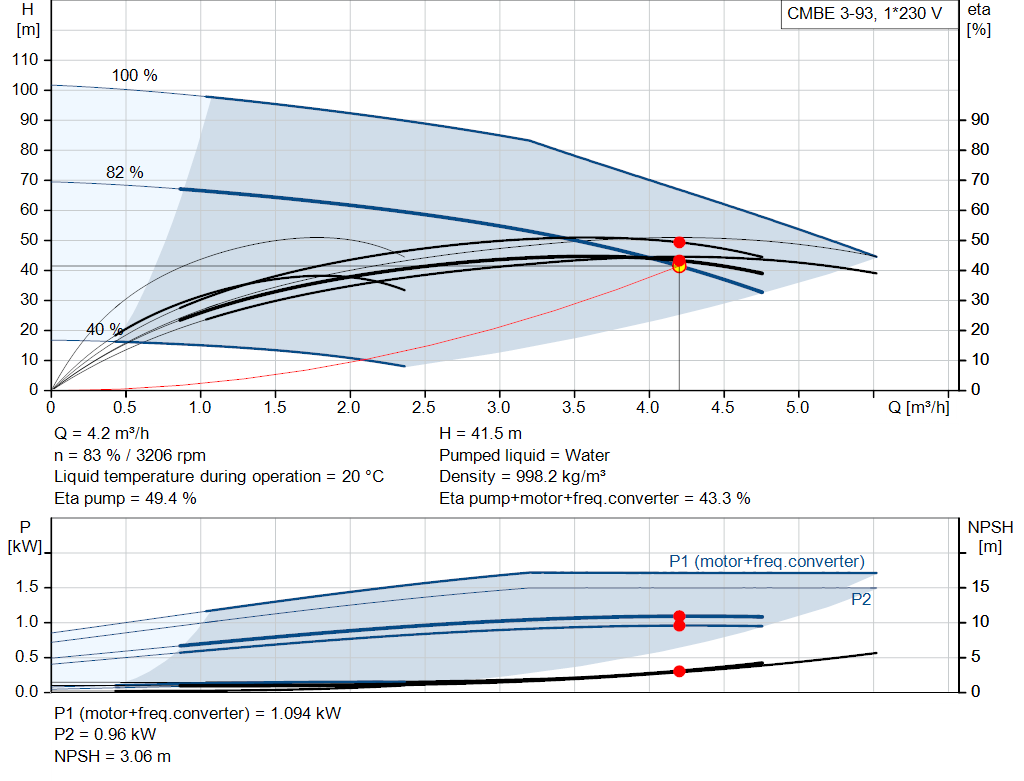

| Technique: | |
| Vitesse de rotation pour les données de la pompe: | 3868 mn-1 |
| Débit nominal: | 4.2 m³/h |
| Hmt nom.: | 41.5 m |
| Garniture mécanique primaire: | AVBE |
| Code de la garniture mécanique: | AVBE |
| Certifications: | CE,EAC |
| Certifications pour l’eau potable: | UBA |
| Tolérance courbe: | ISO9906:2012 3B |
| Clapet anti-retour: | OUI |
| Pression de démarrage: | Integrated Frequency converter |
| Matériaux: | |
| Corps de pompe: | Acier inox. |
| EN 1.4301 | |
| AISI 304 | |
| Roue: | Acier inox. |
| EN 1.4301 | |
| AISI 304 | |
| Installation: | |
| Température ambiante maximum: | 55 °C |
| Pression maximale de service: | 10 bar |
| Norme raccordement tuyaux: | ISO 228-1 |
| Type raccordement d’entrée: | Rp |
| Type raccordement de sortie: | Rp |
| Taille raccordement d’entrée: | 1 |
| Taille raccordement de sortie: | 1 |
| Pression nominale pour le raccordement: | PN 10 |

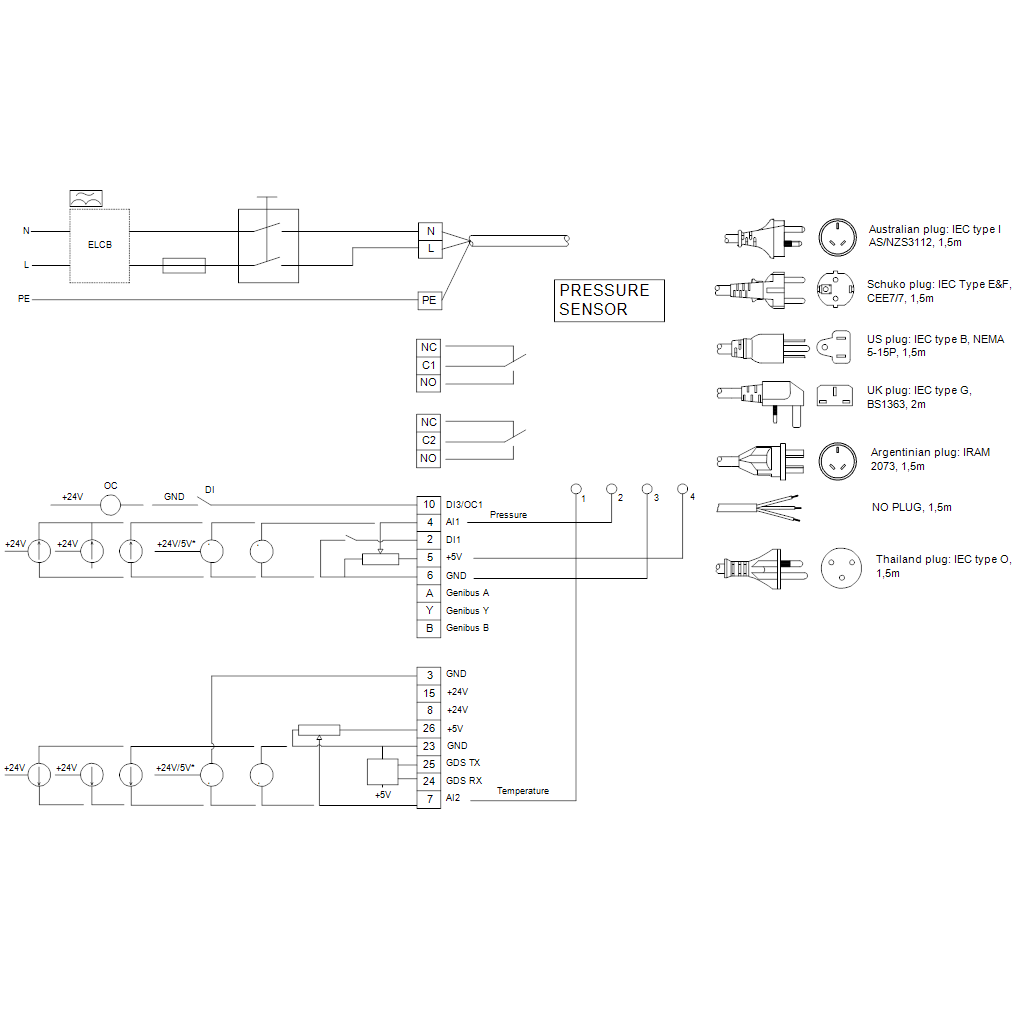

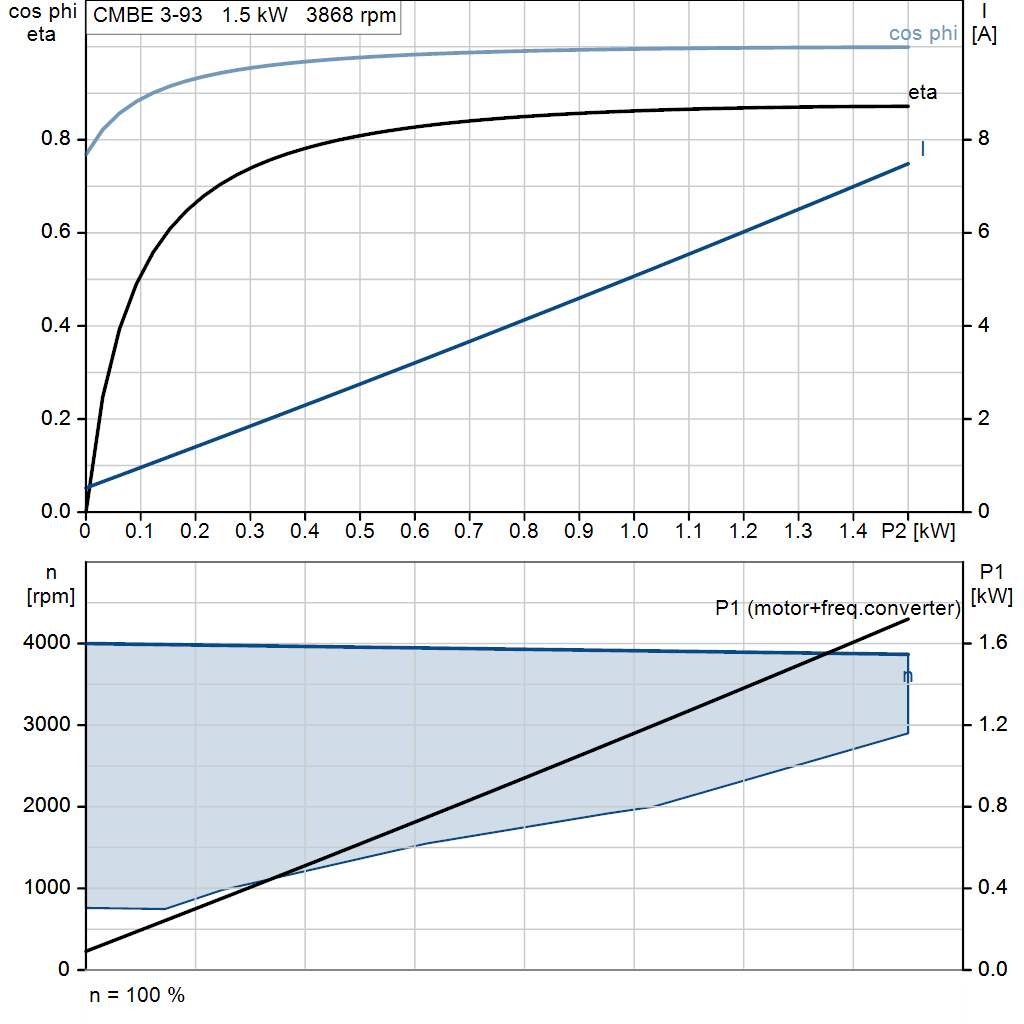

| Donnée électrique: | |
| Puissance nominale - P2: | 1.5 kW |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 1 x 200-240 V |
| Consommation de courant max.: | 9.10-7.60 A |
| Vitesse nominale: | 360-4000 mn-1 |
| Indice de protection (IEC 34-5): | IP55 |
| Classe d’isolation (CEI 85): | F |
| Longueur du câble: | 1.5 m |
| Prise de courant: | Prise Schuko |
| Réservoir: | |
| Volume du réservoir: | 2 l |
| Autres: | |
| Poids net: | 21.5 kg |
| Poids brut: | 29.7 kg |
| Volume d'expédition: | 0.202 m3 |
| Pays d'origine: | DE |
| Code douanier: | 84137075 |
| Certifications environnementales: | WEEE |
